Профессиональные видеокарты


В этой жизни мы все сталкиваемся с видео, просматривая взятый у друга DVD или очередной фильм, скачанный из Сети. Но далеко не все в этой жизни задумываются о том, что можно создавать свои собственные фильмы. К примеру, ты отличный геймер и имеешь навороченный компьютер, но наверняка не задействуешь ВСЮ мощь своего компьютера. Знаменитую аббревиатуру VIVO (Video In-Video Out) следует понимать так: карта позволяет выводить картинку не только на монитор, но и на телевизор или одновременно на разные устройства (на монитор и телевизор). Однако монитор и телевизор - это уже детали, о которых позже. Пока нас интересует видеоввод, выполнение которого подразумевает VIVO. В чем же суть и прелесть этой технологии?

Что кроет в себе VIVO?

Когда бум на 3D-ускорители начал понемногу утихать, вдруг стали обращать внимание на себя качество картинки в 2D и прочие не оцененные раньше подвиги. У nVidia появляется карта GeForce2MX - урезанная по возможностям GeForce2GTS, при этом обладающая одним уникальным плюсом. Технология TwinView, впервые задействованная в этой карточке, позволяла выводить изображение на экран телевизора. Благодаря такому нововведению даже владельцу недорогой GeForce2MX уже тогда не нужно было покупать дорогую карту видеовывода, чтобы смотреть фильмы с компьютера на своем большом телевизоре. Технически это реализовывалось так: один из двух раздельных и абсолютно независимых видеотрактов чипа Geforce2MX посылает данные в RAMDAC, чтобы потом вывести их на монитор. А второй видеотракт в это же время отсылает данные на внешний DAC (Digital to Analog Converter), роль которого играет микросхема TV-encoder. Благодаря такому разделению можно "синхронно" наблюдать одинаковую картинку на экране монитора и телевизора. При этом искажений наблюдаться не будет, так как для каждого устройства DAC выдают совершенно разные разрешение и частоту обновления, что пригодится на случай если, например, твой монитор отображает картинку 1280х960 с частотой обновления 85 Гц, а телевизор - 800х600 с частотой 50 Гц.

TV-encoder позволяет только преобразовать аналоговый сигнал в цифровой. Бороться с большим потоком данных, а точнее кодировать его, придется центральному процессору, то есть здесь нужно иметь дело с софтверным (де)кодером. Почему же этим не может заняться графический процессор видеокарты? Он просто не предназначен для этого, так что проблема загруженности CPU остается на плечах пользователя. Несомненно, все карты заслуживают упоминания и рассмотрения их возможностей, но мы изучим последние достижения в области видеокарт, которые предоставляют возможности по вводу и выводу изображения.

ATI Radeon 9800 XT

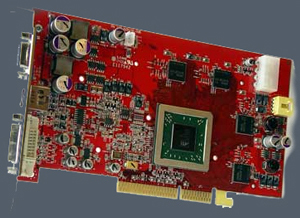

Первый в нашем обзоре - монстр от ATI. Список всех возможностей и технологий, которыми оснащена эта карта, смотри на сайте компании, а мы расскажем об интересующей нас части - технологии ввода и вывода изображения. ATI решили назвать данную функцию HYDRAVISION. Официально HYDRAVISION - управление несколькими мониторами. Но мы посмотрим, что кроется за официальной частью. На карте установлены аналоговые входы и выходы, по паре S-VHS и Composite, на вход и выход. И это все дополнительно к ставшим стандартными D-sub и DVI. Другими словами, к этой карте можно подключить два монитора, телевизор и видеомагнитофонвидеокамеру одновременно. Нравится? Но и это еще не все, копаем глубже. На этой карточке установлен кодер ATI RAGE Theater 200, который как раз и отвечает за ввод и вывод изображения в аналоговой форме.
Хотелось бы обратить твое внимание на тот факт, что на картах RADEON 9800 XT, выпущенных другими производителями, устанавливается старый кодек ATI RAGE Theater. Почему сделано так? Могу выдвинуть гипотезу: это реализация маркетингового маневра самой ATI.
Стоит отметить, что последние версии ATI Multimedia Center в сочетании с последними версиями CATALYST не позволят работать с устаревшим кодеком, а следовательно, и активировать Video In. Поэтому ищи CyberLink Power Director ME, если тебе не досталось этой софтины в нагрузку к карте. На карте установлен девятипиновый разъем для ввода и вывода изображения. Воспользоваться всеми благами можно при помощи переходника. А если и переходник сгрызли крысы на складе магазина, туда больше не ходи :). На самом деле ты можешь сам сделать необходимую распайку, если знаешь, что такое паяльник и за какую его часть нужно держаться. Описывать процесс распайки не буду, но если уж совсем прижмет и интернет не поможет, пиши на Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.. И еще: покупая что-то долларов за 500-600, не скупись и отдай потрать $50 на Retail-комплектацию, и будет тебе приятно :).

ATI Radeon X800 XT Platinum Edition

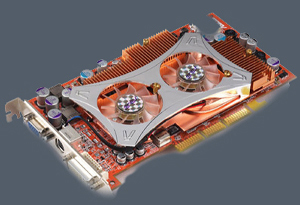

В наши руки попал еще один представитель семейства выводящих видео из лабораторий ATI, ко всем заслугам которого можно дополнительно присоединить недурные характеристики работы с 3D-графикой. VIVO в этом девайсе реализуется при помощи уже упомянутого чипа Rage Theater. Для "расширения" экрана в наличии имеется переходник DVI-D-sub, HDTV и SVideo-to-RCA. Ты обратил внимание на буквы HDTV? Это не что иное, как High Definition Television, то есть Телевидение Высокой Четкости, то есть возможность легко подключить к компьютеру суперсовременный плазменный телевизор и посмотреть новенький DVD, пока сестренка играет в Sims 2. И покупать DVD-проигрыватель при этом станет необязательно.
А чего стоит создать пару-тройку виртуальных столов и раскидать их по разным выходам видеокарты? Очень удобно для работы с большими документами или графикой. Можешь соблазниться и купить Retail-версию девайса, тогда тебе в бонус, возможно, достанется web-камера.

GeForce 4 Ti4600
Вот и настала очередь компании nVidia показать класс. Производительность GPU и скорость памяти в этом обзоре второстепенны, поэтому расскажем, как реализован вывод видео на этой карте. Видеокарта поддерживает технологию вывода изображения Twin view, а точнее, одну из ее разновидностей - nView. Достаточно установить драйвера к видеокарточке, и в меню настройки изображения ты сможешь активировать режим работы с двумя мониторами или, к примеру, растянуть рабочий стол на два экрана в ширину или высоту. Также можно будет сделать вывод видеофильма на телевизор, чтобы не заслонять другие окна (обычно осуществляется прямое клонирование изображения "с дисплея на экран телевизора"). Имеются девятипиновый коннектор с различными выходами и для обычных "тюльпанов", и для S-video.
Советую пользоваться SCART или S-video, так как они раскладывают видеосигнал на несколько составляющих, сохраняя тем самым качество картинки, в то время как композитный сигнал передается всего по одному двухжильному кабелю.

Gigabyte RADEON X800 256MB PCI-E

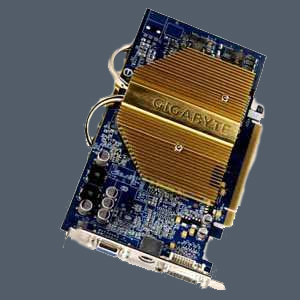

Интересная карта, доступная в исполнении как на PCI-Express, так и на AGP. Что интересно, она поставляется в "тихом" исполнении: ее система охлаждения не имеет вентилятора. Радиаторы и трубки со специальной жидкостью максимально распределяют тепло и избавляют от обязанности слушать лишний шум. Кстати, такой способ позволяет сэкономить место на рабочем пространстве и не занимать находящийся рядом PCI-слот. А работать или играть без отвлекающих звуков всегда приятно. Примечательно, что VIVO здесь реализуется не за счет отдельного чипа, а за счет поддержки GPU!
Если будет получено некачественное изображение, следует не пенять на стороннего разработчика, а писать в ATI и требовать устранить проблему. На самом деле такая реализация порой позволяет улучшить качество вывода или ввода изображения простой заменой драйверов. Процесс подключения аппаратуры не вызовет проблем у тех, кто знаком с техникой безопасности.

ATI Radeon X700 Pro
Не очень дорогая карта с возможностью Video-in и Video-Out. Обработка аналогового видеосигнала осуществляется за счет чипа Rage Theater. Стандартный разъем с переходником только на RCA позволяет подключить любую аппаратуру. Управление видеовыходами осуществляется при помощи драйверов, поставляемых в комплекте. Переходник DVI to D-sub позволит пользоваться сразу двумя мониторами и телевизором для вывода изображения. Для работы с видео, крайне требовательной в количеству места на
"Рабочем столе", такой расклад будет оптимальным. Хороший GPU станет залогом качества изображения в играх, а зарекомендовавший себя чипсет Rage Theater обеспечит простор фантазии режиссера. Так что действуй!

Gigabyte Radeon X800 Pro

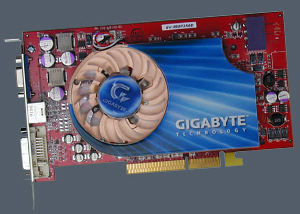

По сути, построенные на отбракованных чипах Radeon X800 XT карты Radeon x800 PRO обладают неплохим разгонным потенциалом. Но какова эта карта в плане видеовывода и видеозахвата? Посмотрим на комплектацию, и многое сразу же прояснится. В наличии переходники: S-Video-RCA, S-Video-HDTV. В сочетании с интерфейсом AGP 8x/4x станет хорошей заменой отслужившей карте. Видеозахват и видеовывод реализованы не отдельным чипом, а встроены в графический процессор GPU.
Возможность работы в HDTV-формате позволит наслаждаться качественным видео на широкоэкранном телевизоре. Есть и такой вариант: ты подключаешь к телевизору видеокарту и начинаешь играть, а друзья, чтобы не нависать за твоей спиной, просто следят за игрой по телевизору.

Asus V9980 ULTRA /HTVD

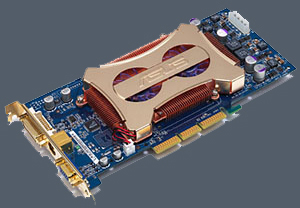

Последняя карта, представленная канадским производителем NVidia - видеокарта Asus V9980 ULTRA /HTVD. Основана на чипсете GeForceFX5950 Ultra с кодовым названием NV38. GPU этой карты является логическим продолжением увеличения производительности чипа GeForceFX5900 Ultra за счет увеличения частот ядра и памяти. Работа с аналоговым сигналом основана на базе чипсета Philips SAA 7108AE, который умеет записывать видео со скоростью до 30 кадров в секунду и выводить изображение на экран телевизора с разрешением до 1024х768. Подключение осуществляется через переходник, правда, с коротким проводом, который постоянно стремится вырваться из разъема.
Качество изображения сравнимо с тем, которое дают хорошие TV-тюнеры. Разочаровало лишь отсутствие MPEG-1/2 кодера на видеокарте, но при хорошем процессоре (не менее 3 гГц) можно кодировать видео прямо в DivX.



А теперь распишем всю схему подключения аппаратуры. В качестве примера возьмем недорогую карту класса GeForce4 (аналогия Geforce2MX) или Radeon 9600. В данном случае это Saphire Radeon 9600 PRO, но без принципиальных отличий можно проделывать то же самое и на Geforce3Ti200. Модификация - любая с наличием VIVO. Интересный факт: если есть поддержка и видеовхода, и видеовыхода, то она будет осуществляться отдельным чипом, чаще всего от Philips. Если же присутствует только Video Out, то он будет реализоваться в ядре видеопроцессора. Ряд видеокарт для функции VIVO использует чипы Conexant BT 868/869, которые довольно часто используются в TV-тюнерах фирмы AverMedia (на нашем рынке в основном представлены чипы этой компании). Итак, переходим к практике.

Первым делом необходимо подключить телевизор к видеокарте. Существует несколько видов разъемов, в частности 4-, 7- и 9-пиновые, которые отличаются друг от друга распайкой. Телевизор в свою очередь обладает лишь композитным видеовходом или входом типа SCART. Второй вариант для нас будет предпочтительнее, но начнем с композитного видеовыхода. Чуть ниже приведена схема коннектора и распайки, так что в случае если радость бытия тебя покинет, садись и паяй :).

Итак, с подключением к видеокарте разобрались. На выходе мы имеем RCA (композитный) кабель, S-video или SCART. Честно сказать, телевизоров с входом S-Video нам еще не встречалось. Возможен вариант и с одновременным выходом SCART и парой "тюльпанов" (см. рисунок). Будет возможность - подключай к SCART и сберегай качество.

Но что делать, если у тебя не Retail-поставка карты и дали всего один проводок 7pin-"тюльпан". Для таких ситуаций существует переходник: S-Video + RCA->SCART. Простейшая схема позволит подключиться к телевизору или видеомагнитофону. На рисунке переходник показан с двух сторон, чтобы можно было разглядеть его в деталях. Обрати внимание на переключатель Input/Output. Положение переключателя означает выведение сигнала или произведение его захвата.

Телевизор включен, все провода соединены, но на экране до сих пор ничего нет. Переключи в режим работы с внешнего источника (кнопка часто называется AV/TV). Если наблюдается синий экран, полдела уже сделано. Питание на переходник подается, осталось вывести сигнал. Скачиваем свежие драйверы для видеокарты и после этого обновления софта приступаем к главному. Существует два основных метода работы с дополнительным мониторомтелевизором. Первый - Extend. Знакомым с английским языком уже все понятно. Дополнительный экран становится "продолжением" основного экрана, то есть изображение просто растягивается по вертикали или горизонтали. Второй режим работы - Clone. Тут тоже все понятно: на экране телевизора ты будешь наблюдать свой несколько модифицированный дисплей, а все потому что монитор поддерживает разрешение больше, чем на экране телевизора. Итак, заходи в свойства экрана и смотри на картинку с двумя дисплеями. Второй экран указан в масштабе разрешения, которое для него доступно по отношению к основному дисплею.

Здесь настройки минимальные. Не стоит выставлять разрешение в 2048х1536 с частотой регенерации 100 Гц - вряд ли твой телевизор это потянет. Лучше начать с минимальных значений и опытным путем ликвидировать мерцания и расплывчатости картинки. Если активирован второй монитор, или по нему нажата правая кнопка мыши и выбран соответствующий пункт меню, или если просто поставлена галочка в появившейся строчке, то уже можно наблюдать картинку на экране телевизора. Как вариант можно "растянуть" рабочий стол на телевизор и наблюдать за изменениями на отдельном экране, выводя на него графику или изменяющуюся информацию. Если нужно отобразить определенную область монитора (или весь монитор), то просто перетаскиваем мышкой дисплей с номером "2" на номер первый (активный). Для выбора части экрана и ее копирования - переместить второй дисплей относительно первого.

В драйверах обеих фирм, будь то ATI или NVidia, присутствует пункт "Использовать это устройство как основное". Не стоит активировать этот пункт для второго монитора, так как в этом случае будут получены минимальные настройки на обоих видеовыходах, так как RAMDAC начнет работать с характеристиками, указанными для устройства №2. Поиграв с настройками драйверов, можно сделать копию монитора на экране телевизора или вывести только видеофильмы, даже если проигрыватель свернут в трей.
Как же захватывать видео? На этот случай при установке драйверов или представленного в комплекте софта должна обнаружиться соответствующая программа. Если она не была обнаружена, то читай дальше предельно внимательно. В диспетчере устройств должно появиться новое устройство видеозахвата. Если не получилось с первого раза, загляни на сайт производителя и поищи там новые драйверы. После того как все встанет на свои места и в списке устройств обнаружится драгоценный девайс, можно писать видео любой из программ, предназначенных для этого. Остается только указать твое устройство видеозахвата в опциях.

Многие пользуются двумя программами: несравненным Virtual Dub и Pinnacle Studio Version 9. Почему именно они? Virtual Dub имеет очень скромные размеры и при этом обладает ОЧЕНЬ богатыми настройками: от deinterlace до работы со звуком. А Pinnacle Studio импонирует своей простотой работы с видео: редактировать ничего не нужно, остается только перегнать аналоговую видеозапись на диск. Если друзья просят перегнать какую-нибудь съемку с камеры на DVD, просто подключаешь камеру, выжидаешь положенное время до окончания пленки, выбираешь нужный формат видео и стартуешь запись на диск. Все просто!
