Типы проекторов и лазеров. Как выбрать проектор для своей задачи

Сегодня рынок предоставляет нам огромное количество проекционных устройств - то есть приборов, способных создавать изображения предметов на тех или иных поверхностях с помощью световых лучей.

Непосвященному человеку будет сложно разобраться в этом многообразии устройств, поэтому в этой статье мы разобьем все виды существующих проекторов, и опишем их. Итак, приступим.

Types of projectors

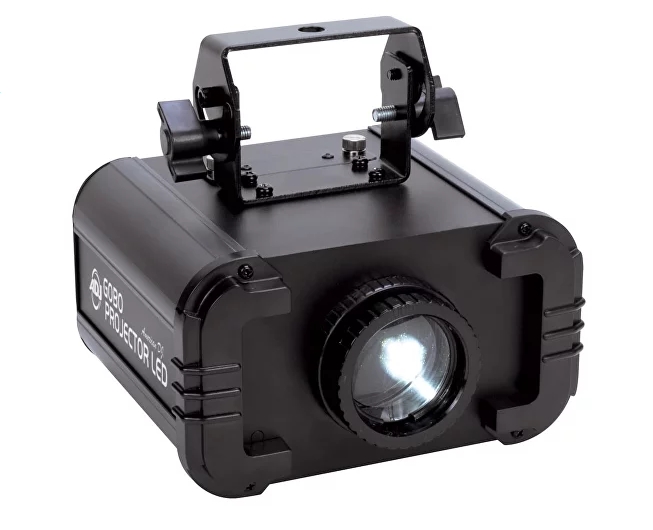

Gobo проекторы



Types of projectors
Или логопроекторы. Это простые устройства, предназначенные для проецирования статичных изображений на здания, тротуар или в помещении.
В таких проекторах свет от лампы проходит через специальный гобо (трафарет), или иначе полупрозрачный носитель с изображением, изготовленный из стекла, металла или пленки.
Такие проекторы используются в основном для рекламы. Но их также можно использовать для архитектурной подсветки зданий или просто для создания статичных и динамичных рисунков.

Преимущества таких устройств:

  • простота изготовления;
  • возможность работы как на улице (в неблагоприятных условиях), так и в помещении;
  • простота создания трафаретов и их быстрая замена;
  • возможность автоматической смены трафаретов
  • высокая яркость изображения;
  • возможность создания больших изображений.

Минусы:

  • Проектор выводит только заранее подготовленное изображение, чаще всего статичное;
  • невозможность воспроизведения видео и звука;
  • Выгорание трафаретов гобо со временем.
  • Фактически, на этом возможности гобо-проекторов заканчиваются. Но важно отметить, что они отлично привлекают внимание людей и хорошо подходят для рекламных целей.

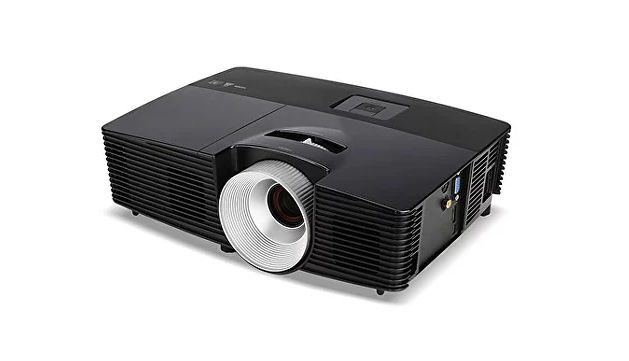

Проекторы для офиса и образования

Types of projectors
Это класс устройств, которые используются в обычных помещениях офисов, учебных аудиториях, кафе.
Такие проекторы предназначены для работы в помещениях, имеющих подсветку, то есть там, где есть дополнительные источники света. Задача такого проектора - "перебить" свет и отобразить необходимую информацию.
Средняя яркость или, точнее, световой поток этих проекторов составляет 3000 люмен.

Но эта цифра относительна, так как яркость изображения зависит не только от параметров проектора, но и от внешней освещенности помещения. Возможно также, что фактическая яркость проектора отличается от заявленной. Это зависит от качества и честности производителя.



Технология формирования изображения

На сегодняшний день существуют две наиболее популярные технологии формирования изображения - DLP и LCD.
Технология DLP использует специальные DMD-чипы для формирования изображения. DMD-чип - это устройство, которое имеет на своей поверхности множество подвижных микроскопических зеркал с высоким коэффициентом отражения. Эти микрозеркала способны направлять свет от лампы проектора либо в объектив, либо в специальный поглотитель света.

В одноматричных проекторах DLP между проекционной лампой и чипом DMD находится вращающийся диск с цветными светофильтрами, которые придают определенный цвет световому лучу. Когда свет проходит через световое колесо, он окрашивается и попадает на чип, зеркала которого отражают его либо на экран, либо на светопоглотитель. На экране создается изображение, окрашенное в один из цветов, но поскольку частота вращения диска очень высока, для человека эти цвета сливаются в одно многоцветное изображение.

Недостатками таких проекторов является то, что одновременно проецируется только один цвет, а остальные цвета отбрасываются, что приводит к потере яркости и цвета становятся более тусклыми. Эффективность использования светового потока ниже. Также можно наблюдать эффект радуги в сценах с динамическим контрастом, когда взгляд бежит по экрану и на долю секунды можно увидеть цветовой вихрь или эффект разделения цветов.

Но такие проблемы решаются в 3-чиповых DLP-проекторах. В этих проекторах одновременно установлены 3 DMD-чипа, каждый из которых работает только со своим цветом, красным, синим или зеленым. В этих проекторах нет цветового колеса, а для разделения света на цвета используется специальная призма. Соответственно, эффективность использования светового потока в таких проекторах выше, чем в одноматричных. Но такие проекторы стоят гораздо дороже, и эта технология используется в основном в больших инсталляционных проекторах или в элитных проекторах для дома и кинотеатров.

В проекторах LSD белый свет от проекционной лампы проходит через комбинацию зеркал, которые разделяют его на три основных цвета - красный, зеленый и синий. Эти потоки света попадают на три ЖК-панели, состоящие из множества пиксельных кристаллов. Эти кристаллы либо пропускают свет (полностью или частично), либо нет. Затем цвета собираются в один пучок света с помощью специальной дихроичной призмы, которая формирует полноцветное изображение. Окончательное изображение проецируется на экран. При этом 3LCD-проектор, в отличие от DLP-проектора, отображает все три цвета одновременно, что позволяет создавать более точную цветопередачу, а также обеспечивает более эффективное использование светового потока.

Они также имеют более яркие цвета по сравнению с одноматричными DLP-проекторами, так как все цвета проецируются одновременно. Кроме того, это положительно сказывается на утомляемости глаз. Еще один плюс - в проекторе нет вращающихся деталей, что повышает надежность.



3LCD-проекторы имеют много преимуществ, но, как и любая технология, имеют свои недостатки:

1. Необходимость качественной фильтрации. Оптические компоненты 3LCD-проекторов не герметичны и очень чувствительны к пыли и сигаретному дыму

2. три матрицы сложнее настроить на одно изображение, поэтому может наблюдаться искажение изображения. Также LCD матрицы имеют большее межпиксельное пространство, что может привести к "эффекту сетки", когда на экране появляется едва заметная сетка или решетка.

3. ЖК-панели со временем выгорают под воздействием света.

4. Большая подсветка. Во многих моделях черный цвет затмевается очень яркой подсветкой в других областях.

Общие выводы о проекторах можно сделать следующие. При использовании проектора в офисе или учебном классе, если он будет отображать только документы, т.е. в основном черно-белые, не имеет значения, какую технологию вы используете. Обе эти технологии дают примерно одинаковую яркость белого цвета. Часто это лишь вопрос цены. Но если вы планируете проецировать яркое цветное изображение, и очень критично, чтобы картинка выглядела хорошо (например, при использовании проектора для создания проекционного дизайна), то лучше использовать проекторы на технологии 3LCD, многочисленные сравнения это подтверждают.

На практике многое зависит от условий проецирования. Если вы проецируете при очень ярком свете, то ни один проектор из офисного класса не создаст яркого и контрастного изображения. Кроме того, ни один проектор не способен создать помехи для солнечного света, это следует учитывать, если вы решили проецировать изображение на улице в дневное время летом.

Рекомендации по выбору проекторов:

1. Если вы хотите, чтобы проектор работал в режиме 24/7, лучше брать DLP-проекторы, так как у 3LCD-проекторов со временем выгорает ЖК-матрица.

2. Если вам нужно связать несколько проекторов или работать с геометрией, лучше выбрать технологию DLP.

Если вам нужен стандартный проектор, например, один проектор на стене, то хорошим выбором будет проектор 3LCD.



Проекторы для домашнего кинотеатра

Эти проекторы работают в идеальных условиях, то есть при отсутствии внешних источников света. В этом случае проектору не нужна высокая яркость, но очень важны точная цветопередача и высокая контрастность.
Кроме того, эти проекторы предназначены больше для проецирования видео, в отличие от офисных проекторов, которые предназначены больше для текста и графики. Это приводит к тому, что проекторы для CD-ROM используют дополнительные технологии для улучшения изображения.

Одним из важных требований к таким проекторам является хорошая цветопередача, поэтому такие проекторы имеют множество настроек управления цветом и видео.
Высокая яркость для таких проекторов не нужна и даже вредна. Яркость 2500-3000 люмен в темной комнате для такого проектора не нужна. Такой световой поток будет напрягать глаза.

В большинстве случаев для ДК достаточно яркости 1000 люмен. Если диагональ экрана составляет 3-4 метра, то яркость можно увеличить.


Еще один важный параметр для такого проектора - низкий уровень шума. Хотя он не относится к параметрам изображения, его следует учитывать, так как вас может ждать неприятный сюрприз в виде шумного охлаждения проектора. Сегодня технологии совершенствуются, и проекторы становятся все тише, но стоит обратить внимание на то, что офисные проекторы не могут похвастаться низким уровнем шума. Проекторы для дистанционного управления учитывают этот фактор, и самый шумный проектор для дистанционного управления работает тише, чем самый тихий офисный проектор.

Еще одна важная особенность таких проекторов - более широкий диапазон регулирования изображения. Это означает, что вы можете получить изображение одинакового размера с более широкого диапазона расстояний. Поэтому проектор будет легче устанавливать в различных помещениях, особенно когда мы хотим установить проектор не в специально подготовленном помещении, а в гостиной или комнате. Там могут быть различные препятствия, например, люстры. В этом случае гибкая настройка изображения может решить проблему получения нужного изображения.

Дизайн. Как правило, такие проекторы делают более стильными и приятными. Они способны лучше вписаться в интерьер, в отличие от офисных проекторов, которые имеют прямоугольную форму и мало чем отличаются друг от друга.

При выборе проектора можно не обращать внимания на его технологию. Сегодня и 3LCD, и DLP модели способны давать хорошее изображение, а многие недостатки этих технологий были устранены.

Параметр контрастности важен для таких проекторов, чтобы получить более четкое и качественное изображение, но часто цифры в спецификации не несут никакой смысловой нагрузки. Вы не знаете, как производитель задумал этот параметр, и часто эти цифры используются как маркетинговый ход. Лучший способ оценить проектор - посмотреть его в демонстрационном зале продавца или дома, если это возможно.



Инсталляционные проекторы

Это особый класс проекторов с высокой яркостью, большими размерами и весом.

Эти проекторы используются для проекции в больших помещениях, таких как конференц-залы, концертные и актовые залы, а также для инсталляций под открытым небом для создания проекций на зданиях.

Эти проекторы стоят намного дороже своих офисных аналогов, в том числе и потому, что имеют множество дополнительных функций.
Яркость проекторов начинается с 5000 люмен и доходит до 40000 тысяч (как у Barco HDQ-2K40, самого яркого проектора в мире). Стоимос ть примерно $100000).
Офисные проекторы также могут иметь яркость 5000-6000 люмен, поэтому давайте разберемся, чем же они отличаются от обычных офисных проекторов, кроме светового потока.



1. Дизайн корпуса

Зачастую такие проекторы выполнены в прочном защитном корпусе, так как эти проекторы в основном используются для инсталляций, выставок, шоу и тому подобного. Это значит, что их приходится перевозить, устанавливать, подключать и отключать несколько раз за короткое время в течение всего периода эксплуатации. Соответственно, корпус должен быть прочным и тяжелым. Такие проекторы весят около 20 кг (на улицу не выйдешь).



2. Наличие сменных объективов

Не редко в комплект проекторов входит набор сменных объективов. Это позволяет использовать проекторы для различных типов применения (кинозалы, студии, выставки, инсталляции, концерты, зрительные залы и т.д.).
Каждый объектив имеет свои оптические параметры: фокусное расстояние, светосила, диапазон фокусировки. Это позволяет укомплектовать проектор объективом, подходящим для решения конкретной задачи.
Обычно производители проекторов четко указывают, какие модели объективов совместимы с тем или иным проектором.
Кроме того, сами объективы могут иметь регулируемый или фиксированный зум. Если вы планируете использовать проектор в разных точках, выбирайте регулируемый зум.

Типы объективов:

  • Ультракороткофокусные объективы. Проекционное отношение составляет 0,25-0,5. Они используются, когда необходимо разместить проектор почти вплотную к экрану. Например, для задней проекции.
  • Короткофокусные: 0,5-1,1. Используются для небольших помещений или когда необходимо проецировать близко к экрану и получить широкое изображение.
  • Стандартный 1,2-2. Подходит для большинства применений, помещений среднего размера, аудиторий.
  • Длиннофокусные и сверхдлиннофокусные 2-4, и более 4. Используются, когда проектор расположен далеко от экрана.

3. Моторизованный объектив на проекторе

Это видеообъектив, который имеет электродвигатель, позволяющий увеличивать или фокусировать изображение. Это делается с помощью пульта дистанционного управления. Такой объектив делает проектор более дорогим. Его следует устанавливать, если вы не можете получить доступ к проектору (например, он закреплен на потолке или в другом месте) и вам необходимо сфокусировать изображение.

Если доступ к проектору возможен, можно установить стандартный объектив и сделать это вручную.

4. Несколько ламп

Обычно инсталляционные прожекторы имеют несколько ламп, что дает большой световой поток, более высокую надежность. В качестве преимущества можно назвать большое количество различных режимов работы. Например: лампа может работать в двух режимах - нормальной и повышенной яркости. Кроме того, с помощью пульта дистанционного управления можно включить или выключить одну из ламп, в результате чего получается четыре режима работы.

Если одна лампа выходит из строя, можно продолжать использовать проектор, не прерывая шоу.
Несколько ламп позволяют экономить ресурс каждой лампы, включая их по одной. Это важно, если вы работаете с проектором длительное время без перерывов.

Помимо наличия двух ламп, в проекторах могут использоваться ламповые блоки, содержащие до четырех ламп.

Все это обеспечивает еще большую надежность и яркость.
Надежность особенно важна для инсталляций, где проводятся крупные шоу, и каждая деталь имеет значение.

5. Технология DLP с тройной матрицей

Некоторые инсталляционные проекторы имеют три DMD-чипа для работы с каждым цветом. Использование в проекторах трехматричной DLP-технологии делает их значительно дороже. Но необходимо отметить преимущества этой технологии по сравнению с одноматричными DLP-проекторами. Высокое разрешение, отличная цветопередача, хорошая производительность, отсутствие мерцания.

6. Наличие различных разъемов

Эти проекторы имеют множество входов и выходов, для подключения различных кабелей и реализации различных задач. В них реализована технология HDBaseT, позволяющая передавать звук и видео на большие расстояния (около 100 м и более) по витой паре.

Это обеспечивает высокую надежность передачи несжатого видео и аудио с высоким качеством и разрешением, без временных задержек. В отличие от других кабелей, в которых качество сигнала снижается пропорционально изменению расстояния, что вызывает помехи в видео и аудио, данная технология лишена этих недостатков.



Лазерные проекторы

Types of projectors

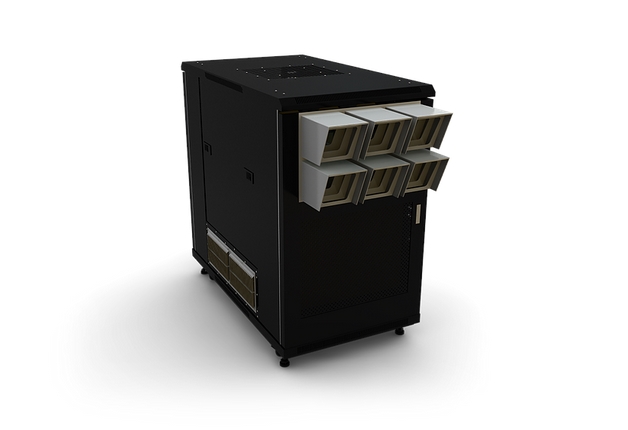

Российская компания Outdoor Lasers разработала акустооптический лазерный проектор, способный отображать одноцветные или полноцветные лазерные изображения на различных поверхностях.
Он имеет встроенный видеосервер. Он способен проецировать потоковое видео как с экрана встроенного компьютера на базе Windows, так и с внешнего источника видеосигнала через кабель HDMI.

Его особенностью является то, что изображение может создаваться как с расстояния в несколько сантиметров от объектива проектора, так и на расстоянии до 1,5 км на здания и другие поверхности. Оптическая система разработана таким образом, что при настройке на бесконечность изображение остается в фокусе на всех расстояниях.

Проектор может создавать 3d-изображения на зданиях, асфальте, горах, трубах электростанций, верхушках деревьев и любых других поверхностях. Коррекция изображения - это программное обеспечение, которое позволяет проецировать на неровные поверхности, создавая при этом изображение без искажений.

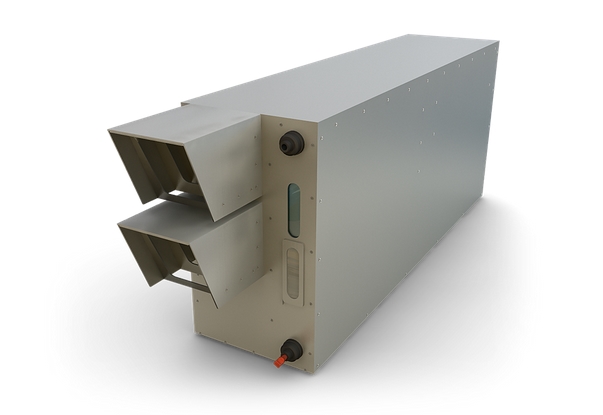

Проектор выполнен в защитном корпусе и может работать в широком диапазоне температур, от -35 до +35. Он имеет встроенную систему термостата, внешние и внутренние радиаторы, не боится влаги и пыли.

Types of projectors
На внешние оптические стекла нанесено специальное гидрофобное покрытие, которое позволяет проводить несколько циклов очистки стекла без повреждения антибликового покрытия.

Количество света, которое производит этот проектор, не может быть достигнуто ни одним другим существующим проектором. Например, для покрытия площади в 300 кв.м. потребовалось бы несколько DLP-проекторов, потребляющих около 10 кВт электроэнергии. Если у вас есть один проектор, вы можете покрыть ту же площадь и потреблять 500 Вт энергии. Разница составляет 20 раз. Некоторые модели проекторов этого типа могут покрывать площадь до 1000 квадратных метров.

Разрешение такого проектора меньше, чем у обычных DLP или 3LCD, и составляет от 300 до 900 пикселей по одной координате.

Для того чтобы создать полноцветное изображение, проектор имеет несколько световых каналов, которые объединяются в единое изображение. Это сведение происходит в два этапа. Сначала все три канала объединяются с помощью механической оптики примерно в одной области, а затем изображение объединяется с помощью программного обеспечения пиксель в пиксель, и цвета смешиваются непосредственно на проекционной поверхности.
