В этой статье мы рассмотрим лучшие решения для подключения нескольких проекторов к одному компьютеру. Информация также будет полезна, если вы хотите подключить несколько экранов (мониторов) к одному компьютеру.

Варианты изображений с нескольких проекторов

В зависимости от задачи, вам может понадобиться создать несколько одинаковых изображений, создать несколько разных изображений или создать одно изображение с помощью нескольких проекторов (панорамная проекция). Мы рассмотрим все 3 режима по порядку.

1. Одно изображение и несколько проекторов (панорамная проекция)
2. Несколько разных изображений на проекторах
3. Дублирование видеосигнала на проекторы

Одно изображение и несколько проекторов (панорамная проекция)

Для объединения нескольких изображений на проекторах в одно целое (создания панорамной проекции) я могу порекомендовать использовать видеокарты серий Radeon и FirePro с технологией Eyefinity. Некоторые модели этих видеокарт позволяют одновременно работать с 2-6 проекторами и объединять изображения в одно целое.

Видеокарты Nvidia с технологией Surround также подходят для 2-3 проекторов.

Eyefinity позволяет использовать несколько проекторов или мониторов для создания единого рабочего стола компьютера. Проекторы (или мониторы) должны иметь одинаковое разрешение.

Примеры панорамного разрешения:

• 2 проектора с разрешением 800x600 в режиме Eyefinity создадут рабочий стол 1600x600. Три таких проектора создадут рабочий стол с разрешением 2400x600.
• При разрешении 1024x768 2 проектора создадут рабочий стол 2048x768, 3 проектора создадут рабочий стол 3072x768
• При разрешении 1280x800 2 проектора создадут экран 2560x800, 3 проектора - 3840x800
• При разрешении 1920x1080 2 проектора создадут экран 3840x1080, 3 проектора создадут экран 5760x1080

Возможно также вертикальное расположение проекторов (каждый проектор будет создавать вертикальное изображение).
При настройке Windows вы увидите не несколько экранов, а один экран с таким разрешением. Полноэкранные программы будут работать на всех проекторах с одним изображением.

При выборе видеокарты учитывайте, поддерживает ли видеокарта технологию Eyefinity, сколько экранов поддерживается и т.д.

Самое простое решение - создать панорамную проекцию на 2-3 проектора. Большинство современных видеокарт серий Radeon R7 и R9 поддерживают технологию Eyefinity на 2-3 проекторах.

При подключении третьего и последующих проекторов к видеокарте необходимо использовать DisplayPort или Mini DisplayPort (эти два порта не следует путать).Если на видеокарте нет входного порта DisplayPort и Mini DisplayPort, необходимо использовать переходники с этих портов на HDMI, VGA или DVI. При этом следует обратить пристальное внимание на тип переходника, он должен быть активным, а не пассивным (стандартным). Лучше всего покупать адаптеры, на которых прямо указано, что он подходит для Eyefinity.

На зарубежных сайтах обычно достаточно указать ключевые слова "eyefinity", "active", "adapter" и названия необходимых портов.

После создания режима Eyefinity задача заключается в объединении изображений с проекторов и совмещении проекций.

Можно попробовать сделать это без использования дополнительных инструментов, просто физически состыковать 2 проекции рядом, изменяя положение проектора, зум объектива и настройки проектора. Здесь нет ничего особенно сложного, но довольно трудно (но возможно) добиться хорошего качества стыковки (чтобы не было видно стыка), так как стыки могут быть видны из-за небольшого смещения проекций или наложения одной проекции на другую.

В целях экономии средств это популярное решение. Даже если стыки немного видны, это часто не критично. Например, при использовании плазмы и экранов стыки всегда видны и более заметны.

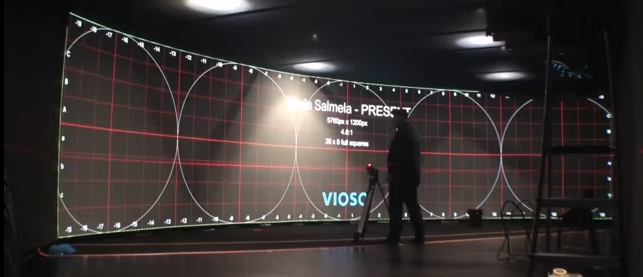

Существует профессиональное решение для бесшовного объединения проекторов в единое изображение. Оно подразумевает использование специального оборудования или программного обеспечения. В этом случае качество сшивки высокое и стыки не видны.

Изначально проекция одного проектора накладывается на проекцию другого. Перекрытие по ширине составляет около 10%. Затем с помощью специальных маркеров изображения совмещаются, настраивается градиент от прозрачного к непрозрачному и регулируется яркость изображения на стыке.

Несколько разных изображений на проекторах

Вы можете подключить 2 или более проекторов к одному компьютеру и отображать разное содержимое. Для этого при подключении нескольких проекторов к компьютеру выберите "Расширить эти экраны" в настройках дисплея Windows.

В этом режиме программы, работающие в полноэкранном режиме, будут запускаться на одном из проекторов. В Windows есть комбинация клавиш для перемещения полноэкранной программы на другой монитор: Ctrl + Win + стрелка влево или вправо.

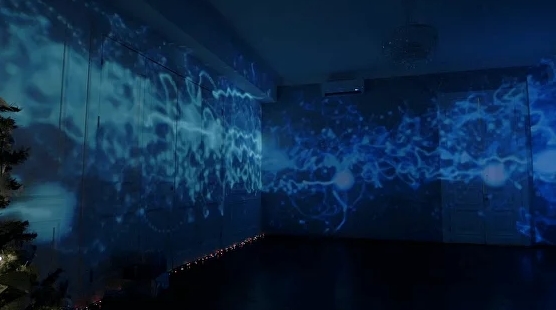

Вы можете добиться такого же результата, как на видео - 3 проекции на стены, подключив 3 проектора к одному компьютеру.

Если приложения не работают в полноэкранном режиме, их можно перетащить с одного экрана на другой.

Если вы хотите подключить 2 проектора к одному ноутбуку, один проектор через HDMI, другой через VGA, то учтите, что большинство видеокарт на ноутбуках не поддерживают 3 экрана (2 проектора + экран ноутбука) одновременно, поэтому вам придется выбрать два любых экрана в качестве активных. Это может быть 1 проектор + экран ноутбука или 2 проектора (при этом экран ноутбука будет черным).

Дублирование видеосигнала на проекторы

Для дублирования изображения на проекторы можно использовать видеоразветвители (видеосплиттеры). Это устройства, которые принимают один сигнал от компьютера и имеют на выходе несколько портов, через которые этот видеосигнал подается на проекторы или мониторы.

Вы также можете дублировать видео с компьютера, подключив, например, один проектор к выходу HDMI, а другой - к VGA. В Windows можно установить режим отображения на экранах, для этого выберите "Дублировать эти экраны".

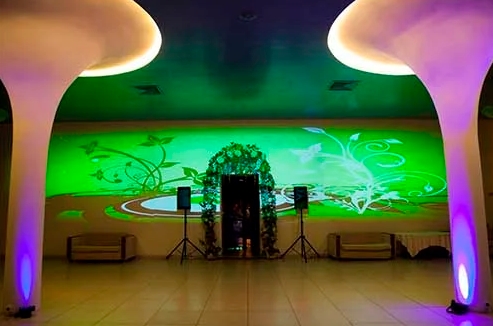

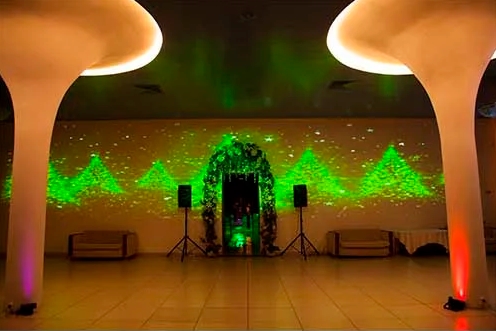

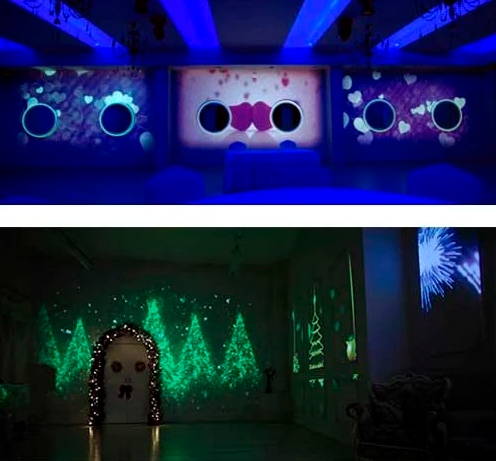

Мы создаем красивые проекции в интерьерах кафе, ресторанов, банкетных залов, детских садов и других общественных мест. Настраиваем взаимодействие проекции с картинами, мебелью и другими предметами интерьера. Поскольку интерьеры обычно не идентичны, при дублировании изображений с интерьером будет взаимодействовать только один проектор.  Этот режим подходит для проецирования на голые стены или экраны.
