Вы готовы произвести впечатление с помощью гигантских светодиодных экранов: у вас есть место, видение и контент, готовый к запуску. Но есть ли у вас сила? Матс Карлссон, генеральный директор Stage Smarts, рассматривает ключевые факторы, которые следует учитывать при планировании распределения питания для светодиодных экранов.

• Задача
• Сколько энергии мне нужно?
• Остерегайтесь коварных течений
• Заключение

Несмотря на то, что светодиоды становятся все более и более эффективными, большие светодиодные экраны по-прежнему потребляют много энергии, и решение этой и других проблем, связанных с питанием, не является тривиальным. Не все так просто, как кажется.

СКОЛЬКО ЭНЕРГИИ МНЕ НУЖНО?

Производители светодиодных экранов обычно указывают максимальный показатель энергопотребления на панель или квадратный метр, а также среднее энергопотребление, опять же на панель или квадратный метр. Следует ли вам "перестраховаться" и предположить максимальную необходимую мощность, или же средняя цифра является лучшей отправной точкой? Ну, это зависит от вашего приложения и того, насколько предприимчивым вы хотите быть!

Прежде всего, имейте в виду, что оба числа основаны на экране, работающем на полной яркости. Это очень редкий случай. Большинство внутренних экранов работают с менее чем половинной яркостью, иногда даже намного ниже этой. Во–вторых, максимальное энергопотребление позволяет использовать все три цвета при полной яркости - другими словами, белое изображение. Опять же, как правило, это очень редкая ситуация. Но вам нужно посмотреть на каждое приложение и проект в зависимости от использования; в некоторых случаях светодиодные экраны работают почти на полную мощность (например, показы на открытом воздухе в дневное время), и если в них много белого (изображения), энергопотребление будет довольно высоким, потенциально близким к максимальному потреблению.

Вообще говоря, довольно безопасным предположением является использование среднего энергопотребления в качестве ориентира для определения количества панелей, которые вы можете подключить от одной розетки питания.

Итак, предположим, что каждая ваша светодиодная экранная панель потребляет в среднем 200 Вт.

В вашем распределителе питания используются автоматические выключатели на 16 А, поэтому максимальная мощность составляет 16 А × 230 В = 3680W. So пропускная способность на канал составляет 3680/200 = 18,4 панели, верно?

Нет, не совсем - теперь мы переходим к проблемам с пусковыми токами и токами утечки!

ПОДЛЫЕ ТЕЧЕНИЯ

В панелях LED screen используются легкие и высокоэффективные переключаемые источники питания. Продуманная технология, имеющая два недостатка. Во-первых, они потребляют большой ток в течение доли секунды, когда они подключены. Во-вторых, их конструкция генерирует безвредный, но значительный "фоновый" ток утечки на землю. Эти две проблемы действительно ограничивают количество панелей светодиодных экранов, которые вы можете подключить к любому каналу (и автоматическому выключателю) в вашем распределителе питания.

Пусковой ток - это то, что заставляет вас включать автоматический выключатель несколько раз, прежде чем он останется в положении "включено". Не подходит для светодиодной панели и не подходит для автоматического выключателя.

Длинные кабели, как правило, уменьшают эту проблему, поскольку кабель создает небольшое сопротивление, которое ограничивает пиковый пусковой ток. Генерируемый ток утечки является более сложной проблемой. Настоятельно рекомендуется – и в большинстве случаев обязательно – иметь защиту от утечки на землю на 30 мА для источников питания 32 А или менее.

Однако светодиодная панель может легко генерировать до 2-3 мА безвредной фоновой утечки, а прерыватель утечки на землю “30 мА” позволяет отключать питание уже на 15 мА!

Предположим, что 15 мА и 3 мА на панель – это максимум 5 панелей на автоматический выключатель.

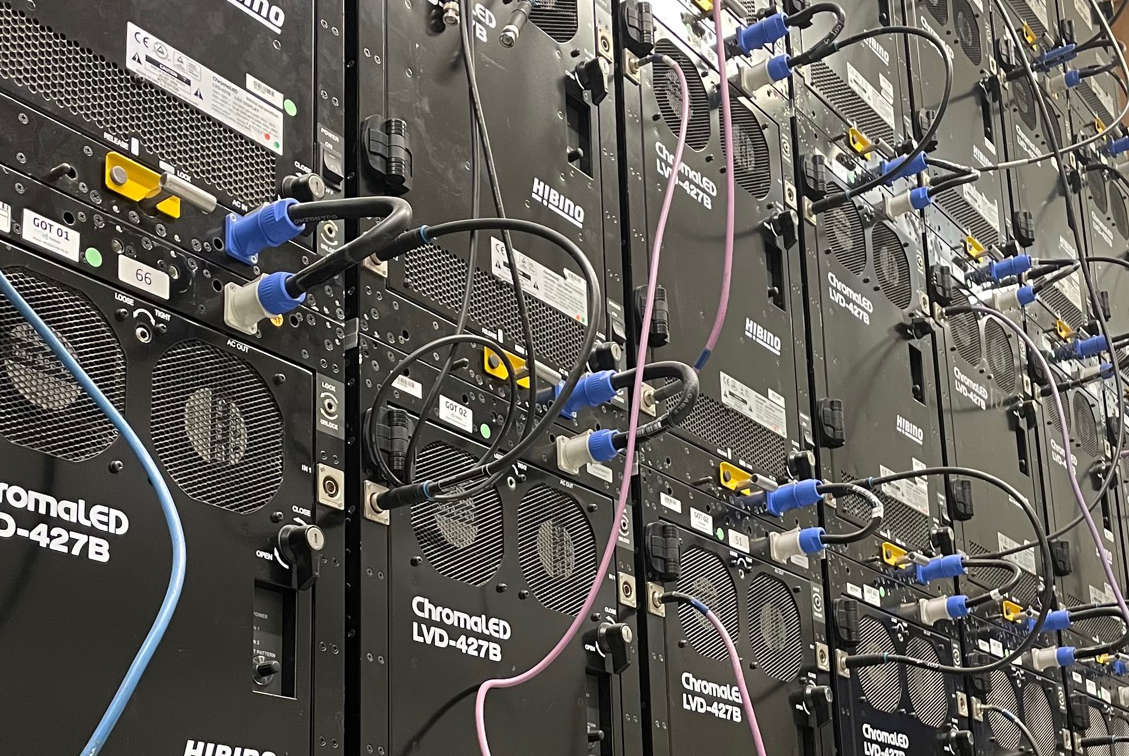

Светодиодная панель-вид сзади

ЗАКЛЮЧЕНИЕ

Как вы можете видеть, не энергопотребление ограничивает количество панелей на автоматический выключатель, а пусковые токи и токи утечки. Поэтому не удивляйтесь, если в конечном итоге вам потребуется больше каналов распределения электроэнергии, чем указано в расчетах, основанных только на потреблении электроэнергии.

И последний совет, который поможет уменьшить проблемы, связанные с питанием: используйте профессиональную систему распределения электроэнергии (полное раскрытие, я генеральный директор Stage Smarts!) с автоматическими выключателями и защитой от утечки на землю, поскольку они более устойчивы к этим внутренним проблемам.
