Тессеракт - четырёхмерный светящийся гиперкуб от 1024 Architecture (подробности создания)

1024 Architecture ранее уже создавали проекты, где обычные прямоугольники выглядели завораживающе благодаря освещению, маппингу и сценическому окружению. Теперь они пошли ещё дальше, перенеся прямоугольники в четырёхмерное пространство – и результат выглядит просто потрясающе.
Для реализации этого проекта использовались Ableton Live и Quartz Composer. Вы даже можете использовать их патчи для QC в своих проектах, чтобы добавить несколько измерений в Вашу работу. (Для справки, тессеракт – четырёхмерный гиперкуб – аналог куба в четырёхмерном пространстве.)

Тессеракт (или гиперкуб) – это трёхмерный урбанистический каркас, оснащённый 65 подвижными светящимися элементами. Этот каркас полностью управляется программами, созданными 1024 Architecture, и включёнными в систему патчей Quartz Composer.
Все перемещения осуществляются на основе графических данных (изображений), преобразуемых в реальном времени в позиции элементов и углы наклона. Сам показ управляется огромным файлом в Ableton Live, который позволяет выполнять настройки и трансформации в реальном времени, синхронизируясь с музыкой

На этом видео показан собсвенно сам проект «Тессеракт».

1024 Architecture поведали виджейскому сообществу некоторые технические подробности об их работе. Как обычно, студия создала собственные приложения, которые позволили им выразить все их фантазии и выполнить это наиболее эффективно.

Visuals – одно из таких приложений. Для создания красивых кнопочек и слайдеров в нём использовался BGHudAppKit (библиотека для создания различных визуальных предупреждений)

В проекте используется множество плагинов для QC, которые выложены в свободный доступ в блоге студии. Один из таких плагинов _1024_Structure предназначен для преобразования растрового изображения или видео в RGB-структуру.
Для того чтобы управлять перемещением световых элементов, достаточно небольшого разрешения – всего 25х5 пикселей. Благодаря этому разрабатывать контент получается очень быстро, так как производительность компьютера не накладывает никаких ограничений.

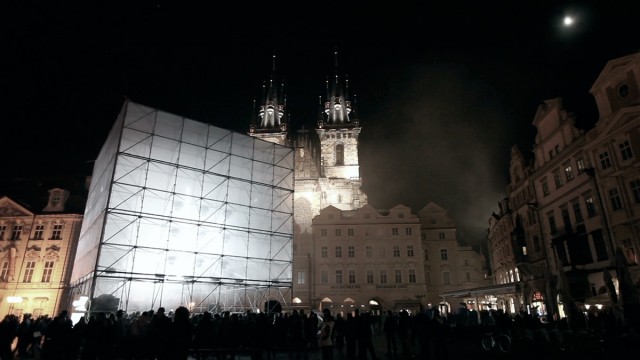

Установка представляет собой струкутру размером 12х12х123 метра, состоящую из 65 движущихся светящихся элементов (тех же, что были использованы студией для шоу VTLZR), 16 стробоскопов  ATOMIC 3000 и 4 машин, создающих дым.

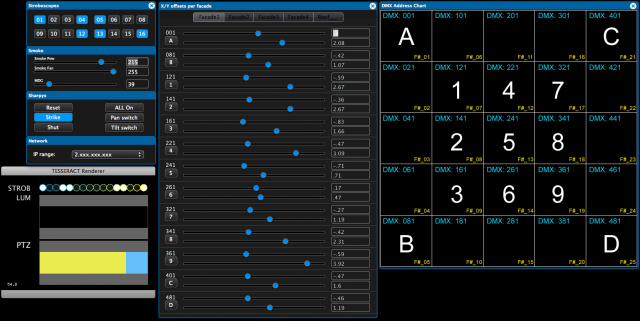

На фото выше Вы видите интерфейс приложения Visuals, которое управляло визуальными образами в проекте

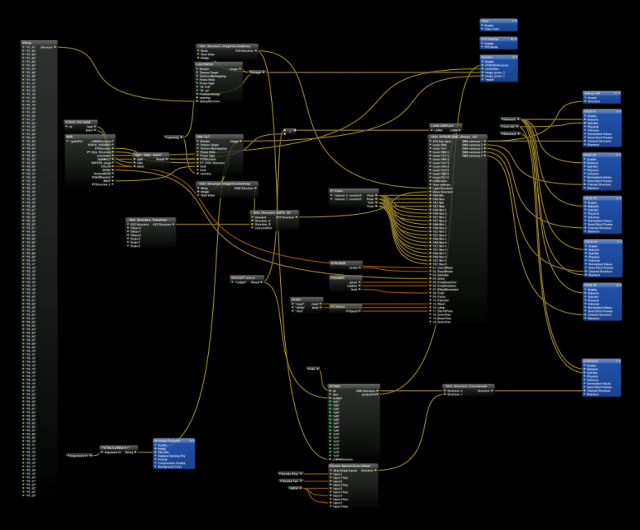

А на этом фото показана система патчей в Quartz Composer, каждый из которых можно свободно использовать под OS X, скачав с сайта студии.
Такж для проекта был создан сет в программе Ableton Live. Для создания красивых дабстеп-аранжирововок использовалось приложение Massive, опять же, написанное самой студией. В музыкальном сопровождении не было никаких резких переходов, озвучка осуществялась  в реальном времени, а разработчики могли изменять аудио-данные и  видеообразы прямо в процессе показа.

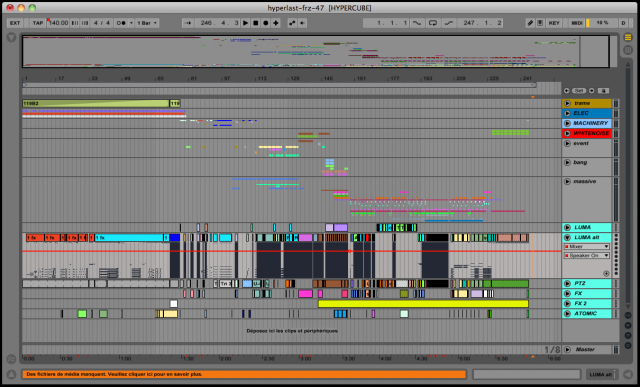

Голубые треки на картинке ниже – это специальные MIDI-треки, запускаемые посредством шины IAC (стандарт MIDI-взаимодействия для приложений в OS X) для управления приложением QC,которое контролирует поведение световых элементов.

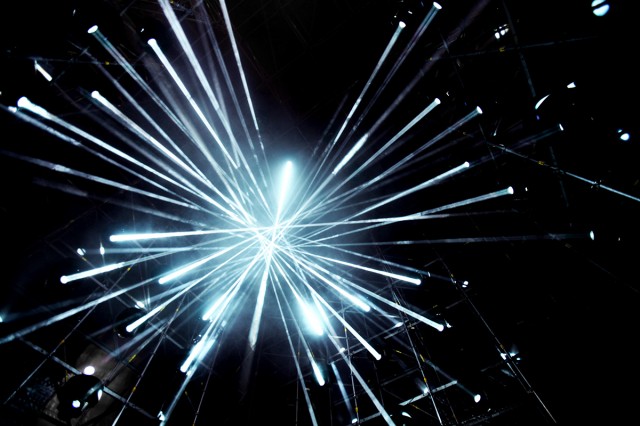

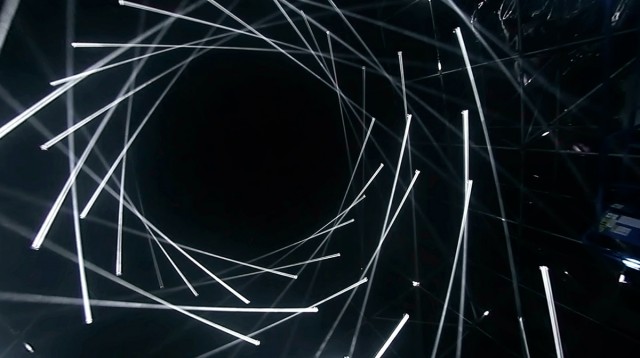

Результат получился просто фантастическим:

Если говорить математическим языком, то тессеракт – это четырёхмерная версия куба. Квадрат в трёх измерениях превращается в куб, а куб в четырёх измерениях – в тессеракт.

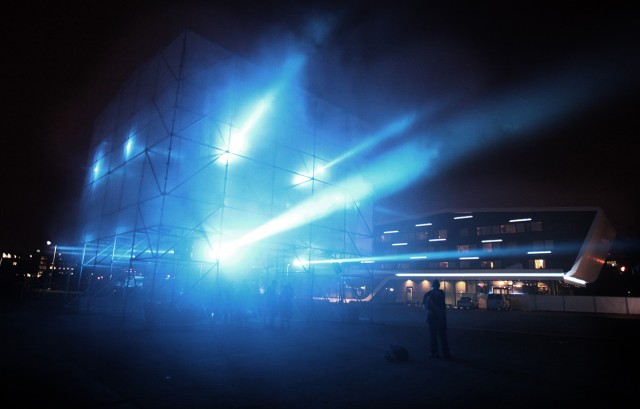

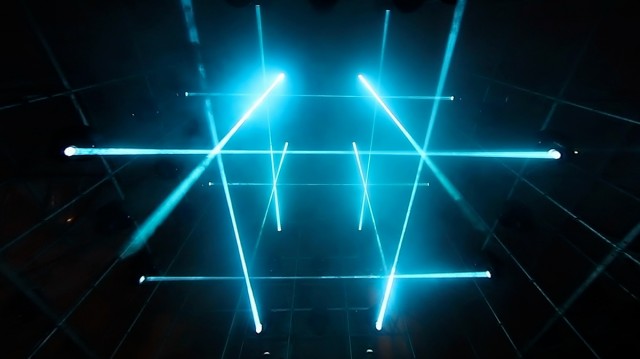

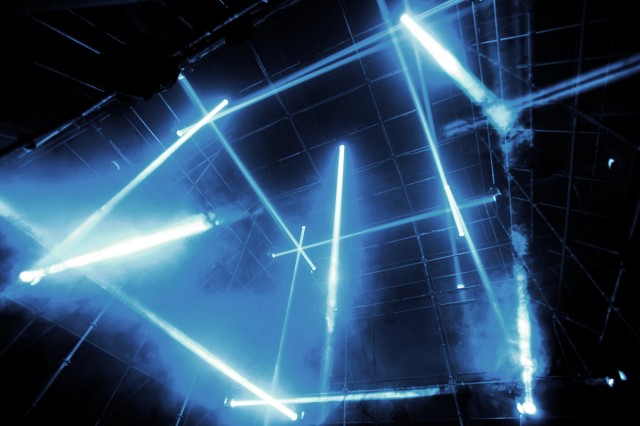

Трёхмерный массив световых элементов установлен на специальную конструкцию, способную поворачиваться в любых направлениях. Проекторы в рамках куба создают необычный футуристический мир. Фактически, инсталляция уже не является просто скульптурой, а представляет собой постоянно меняющуюся форму пространства, частью которой является и зритель.

Эта инсталляция предлагает новый способ видения городской среды и буквально добавляет в повседневную реальность дополнительное измерение. Подобно кубу все основные формы приводятся к четвёртому измерению.

Инсталляция была показана на нескольких фестивалях: New Forms Festival (первый прототип), Signal Festival, Glow Festival. Подробнее об этих мероприятиях можно почитать на сайте 1024 Architecture
