Урок по MAD KINECTMASKER

В этом уроке мы будем использовать новые приложения от MAD_Lab для подключения Kinect к вашему маку, позволяющие применять маски в реальном времени!

Для начала запустите MAD_KinectMasker.
В этом приложении используются плагины v002 OpenKinect plugin (любезно предоставленный командой v002 и поставляющийся вместе с приложением) и Syphon...

В этом уроке мы будем использовать новые приложения от MAD_Lab для подключения Kinect к вашему маку, позволяющие применять маски в реальном времени!
kinect masker madmapper
Для начала запустите MAD_KinectMasker.
В этом приложении используются плагины v002 OpenKinect plugin (любезно предоставленный командой v002 и поставляющийся вместе с приложением) и Syphon.
kinect masker madmapper

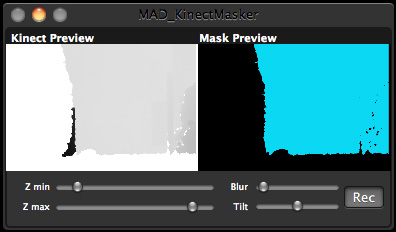

Вы должны увидеть изображение в оттенках серого в левой части окошка и маскированное голубое изображение в правой части.
Отрегулируйте наклон и позицию Kinect, чтобы увидеть всю сцену.
Лучше, если кто-то будет стоять перед устройством и помогать вам делать настройку.

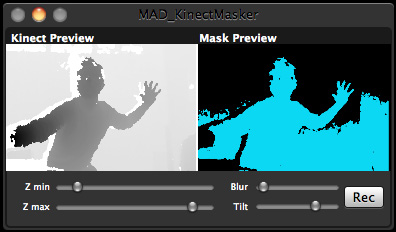

Теперь, когда в кадре кто-то есть, нажмите кнопку REC. Это приведёт к отключению обновления, что позволит вашему подопытному другу отдохнуть от стояния перед камерой и присоединиться к вам для выполнения настройки.
kinect masker madmapper

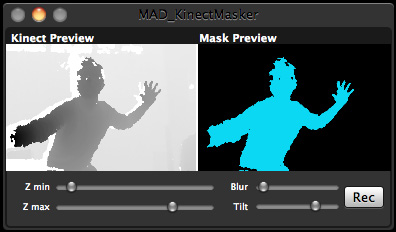

Теперь поиграйтесь с параметрами Zmin и Zmax, чтобы получить желаемую глубину изображения…
kinect masker madmapper

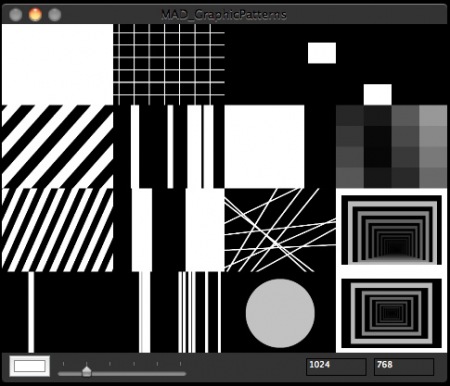

Вуаля! Теперь запустите другое приложение, чтобы применить к изображению под маской текстуру. В уроке используется MAD_GraphicPatterns от той же команды MAD_Lab, но с тем же успехом можно использовать Modul8 или любое другое приложение с поддержкой Syphon.
kinect masker madmapper
Кроме того можно объединить выходы обоих приложений в одну уникальную Syphon-текстуру для использования в MadMapper.
Чтобы это осуществить нам потребуется MAD_Doubler, так что запускайте его!
kinect masker madmapper

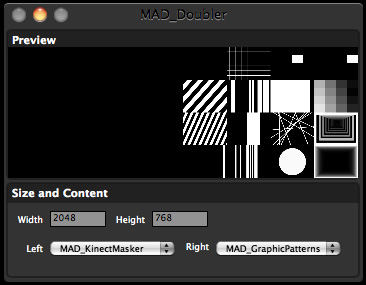

Для левой части выберите выход с Kinect(MAD_KinectMasker), а для правой – графические паттерны (MAD_GraphicPatterns).
Теперь всё готово к передаче в MadMapper.

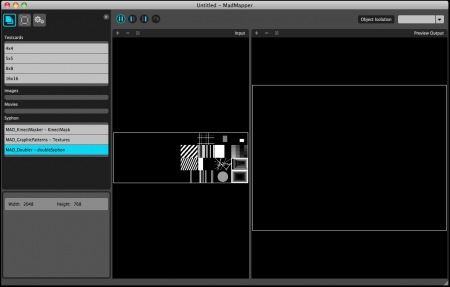

Запускайте MadMapper и выбирайте MAD_Doubler на вкладке Media (в секции Syphon):
kinect masker madmapper
Создайте много четырёхугольников(Quad) с интересными текстурами. Здесь выбраны текстуры с линиями повернутыми под разными углами, а четырёхугольники множество раз продублированы (cmd-D).
Кроме того выбран аддитивный(additive) режим смешения, а некоторые прямоугольники отражены для создания разнообразия:
kinect masker madmapper
Вдобавок ко всему добавим маску генерируемую в Kinect.
Итак, создайте новый четырёхугольник и выберите левую часть на панели Input. Она полностью чёрная, но это нормально, так как вы работаете с маской. Она будет использоваться для показа четырёхугольников под ней.
kinect masker madmapper

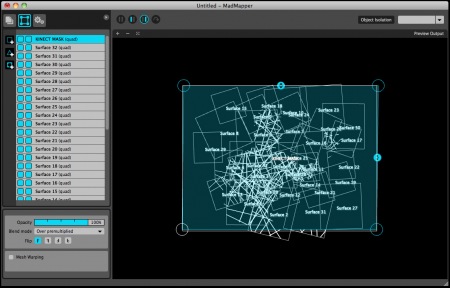

На вкладке Preview Output установите четырехугольник Kinect поверх текстурированных ранее четырёхугольников.
kinect masker madmapper
Теперь можете попросить вашего друга вновь встать перед камерой Kinect, перейдите к приложению MAD_KinectMasker и нажмите кнопку REC, чтобы оживить изображение.
Перейдите в MadMapper и настройте углы четырёхугольника Kinect, чтобы он соответствовал границам вашей модели.
Браво! Вы это сделали.

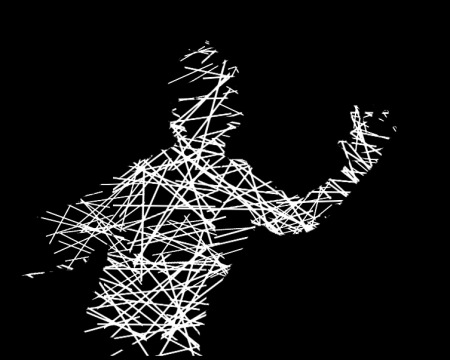

На картинке ниже скриншот финального вывода:
