Подключение беспроводной платы ввода-вывода x-OSC к VDMX

Этот урок создан на базе проекта Вильяма Реардона  – графического дизайнера и художника, который сейчас занимается созданием арт-объектов с использованием видео. Здесь Вилл использовал VDMX и плату ввода-вывода x-OSC для создания устройства подобного тому, что применялось в его прошлом проекте ‘Compendium’, но с добавлением интерактивности в управление анимацией.

Подключение начинается с проверки соединения посредством WiFi в ПО и аппаратуре. Затем добавляются несколько слайдеров и кнопок в VDMX, которые затем будут принимать сигнал посредством платы ввода-вывода.

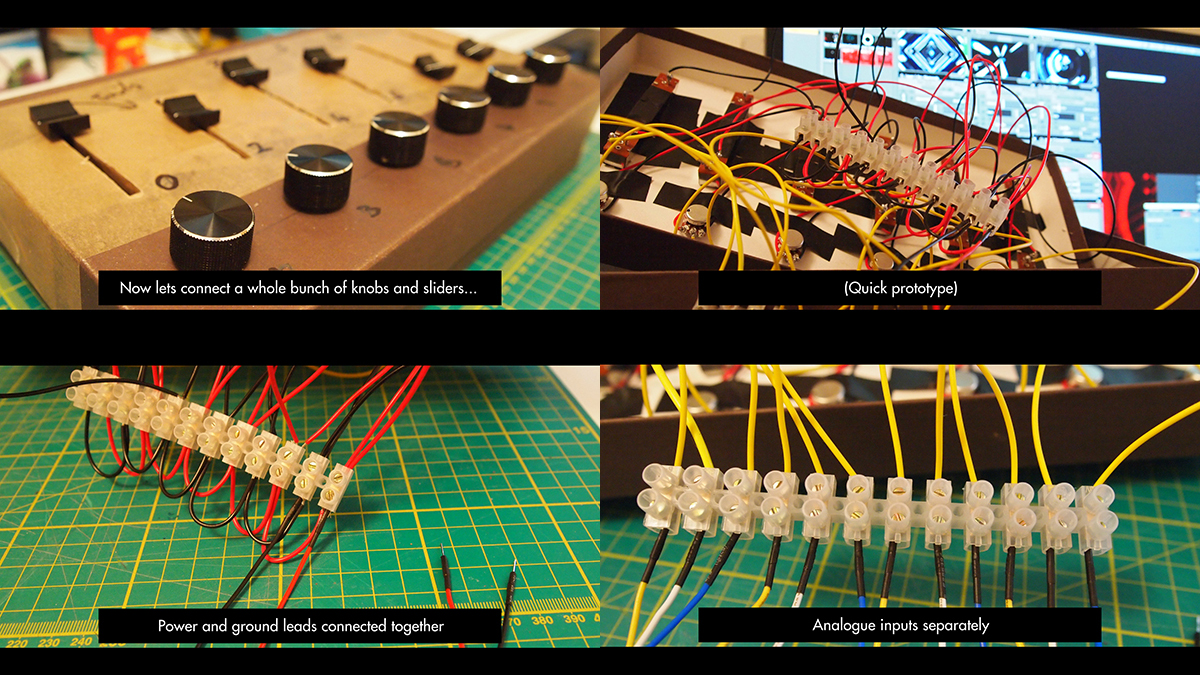

В результате должен получиться объект, содержащий кнопки, переключатели и слайдеры, подключенные к VDMX посредством x-OSC, которые будут управлять различными аспектами анимации на экране ничем не хуже коробочного устройства.

Советы и замечания:

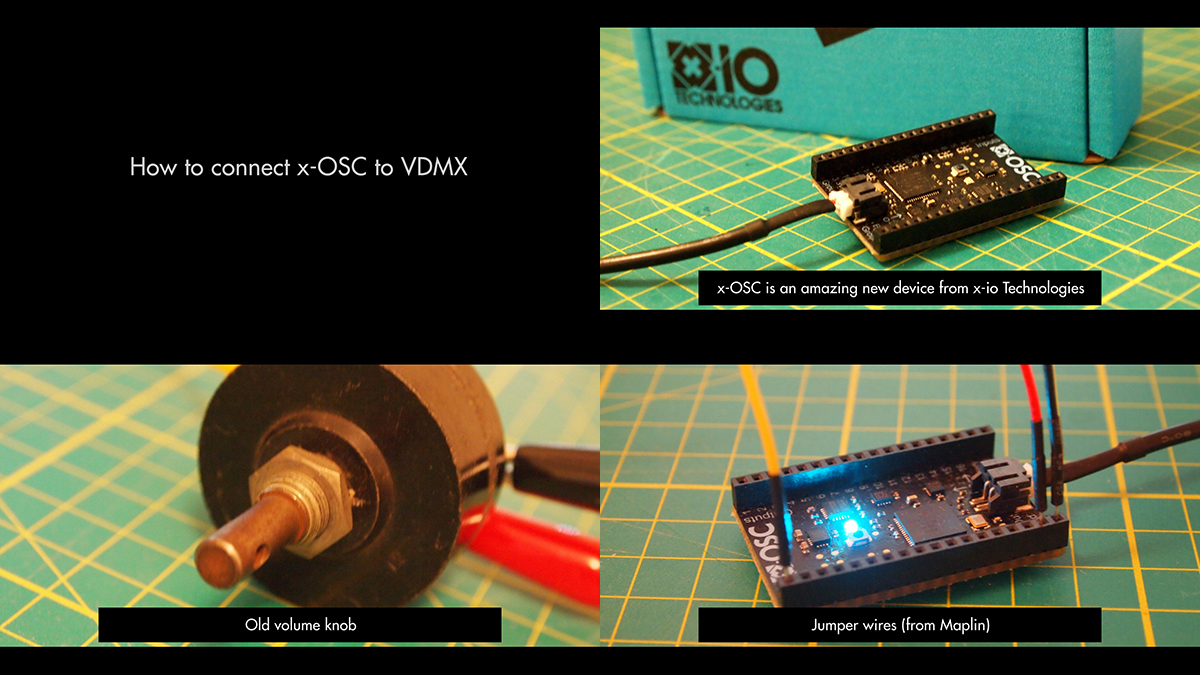

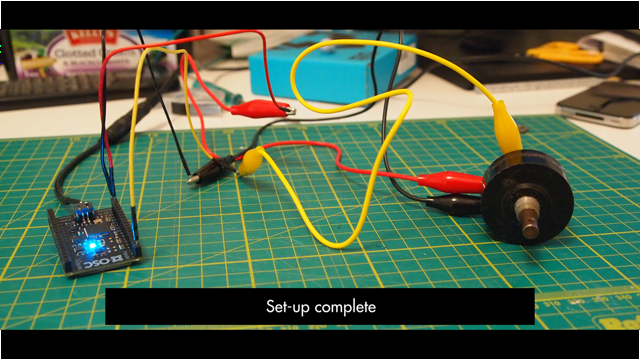

Для этого урока использовался старый потенциометр, подключенный к плате x-OSC с помощью трёх проводов и трёх зажимов типа «крокодил».

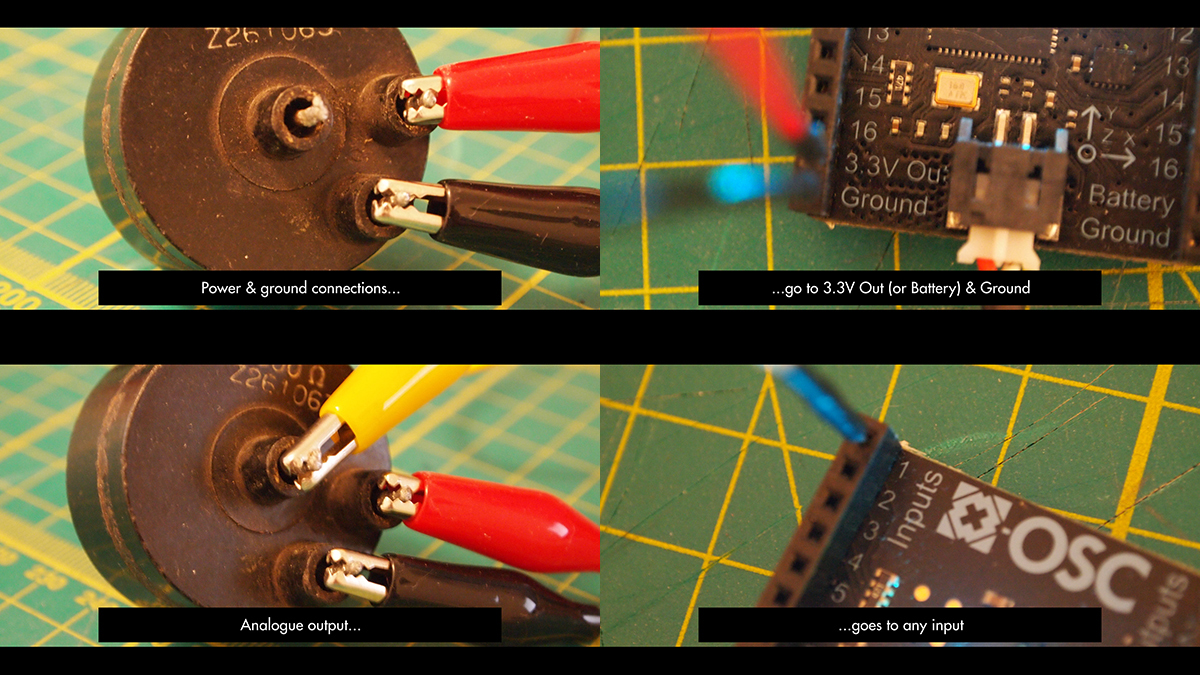

Переключатели, слайдеры и потенциометры, как правило, имеют три коннектора на тыльной стороне. Средний используется в качестве переменного выхода, а два других – питание и «земля».

Платаx-OSC подключается к компьютеру по WiFi с помощью роутера или посредством беспроводной ad-hoc сети. Для питания используется USB или аккумулятор.

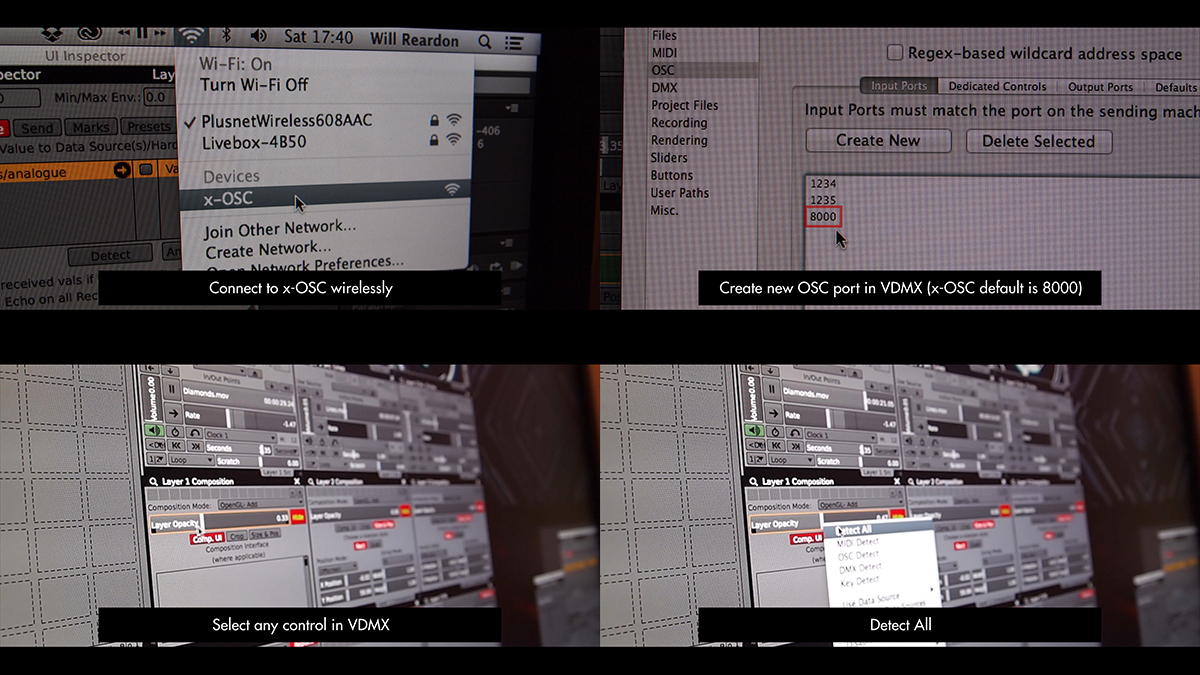

Для приёма сообщений в настройках OSC в VDMX надо добавить входной порт 8000.

Плата x-OSC снабжена гироскопом, акселерометром и магнитометром. Настроить устройство можно с помощью любого браузера.

Любой вход на плате может быть подключен к слайдеру, кнопке или иному элементу управления в VDMX посредством Interface Inspector.
