Все, что нужно знать при создании проекционного дизайна в помещении

Размер проецируемого изображения

Максимальный размер проекции зависит от светового потока проектора (измеряется в люменах (лм) или ANSI лм), окружающего освещения и проекционной поверхности.

Можно использовать несколько проекторов для покрытия большей площади. Например, 3 проектора с яркостью 3500 люмен будут в среднем в 8 раз дешевле, чем 1 проектор с яркостью 10000 люмен.

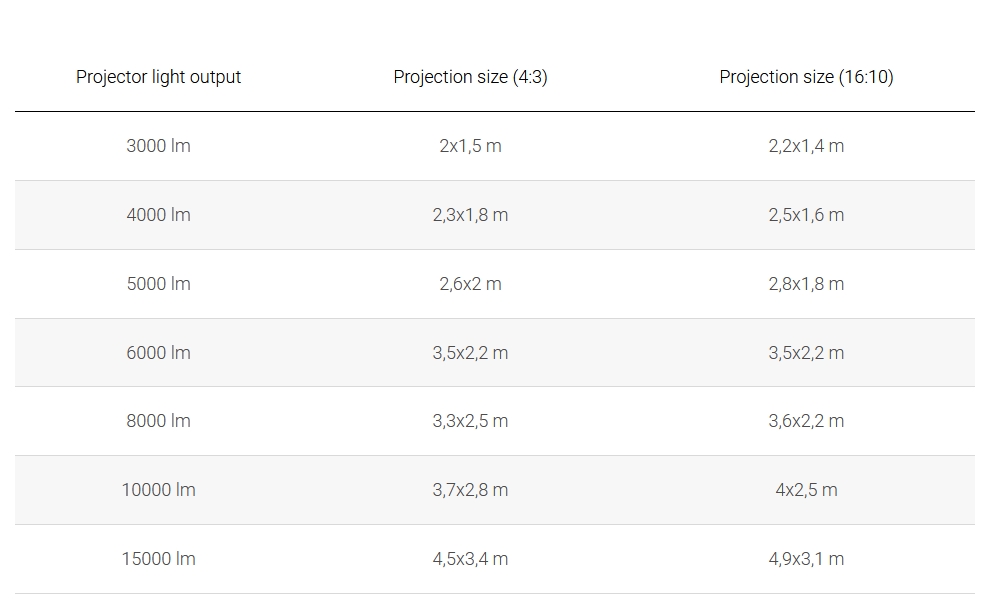

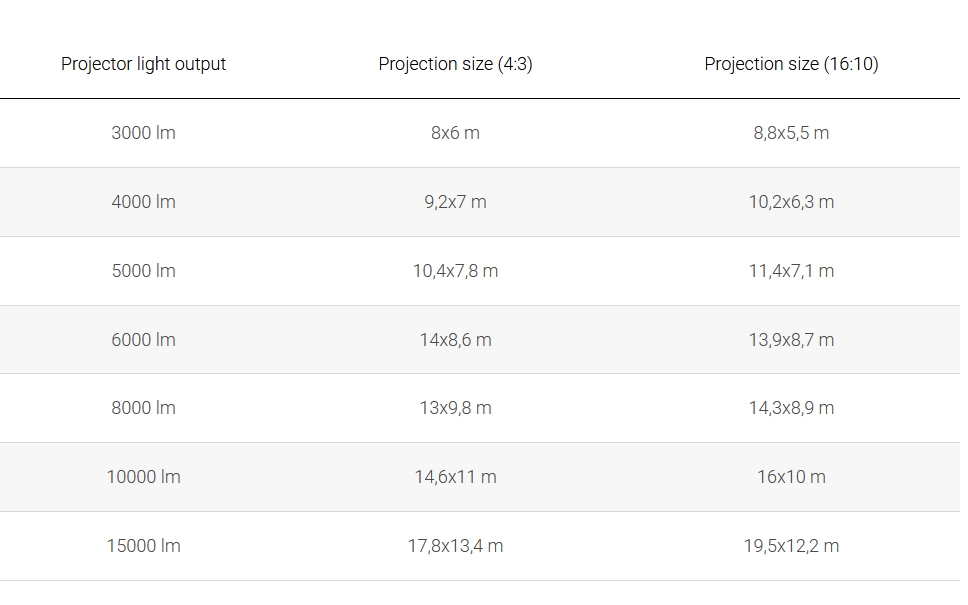

В таблице приведены допустимые размеры проекции на белой (или светлой) поверхности при различных условиях внешней освещенности. Соотношение сторон основано на двух популярных разрешениях проекторов 1024x768 (4:3) и 1280x800 (16:10).



при слабом внешнем освещении



без наружного освещения



при дневном освещении

Расположение проектора

Проекторы обычно располагаются под потолком на потолочном креплении, кронштейне. Проекторы также могут быть установлены на стене или колонне. На мероприятиях проектор может быть размещен на столе, тумбе, штативе или подставке. Расстояние от стены до проектора (при ширине изображения 4 метра) может составлять от 1,5 до 9 метров, в зависимости от модели проектора.



Освещение и проекционная поверхность

Окружающее освещение влияет на контрастность проекции. Чем меньше постороннего света, тем ярче и контрастнее изображение.

Рекомендуется закрывать окна шторами днем и приглушать свет вечером. Тогда проекция будет хорошо видна на достаточно большой площади.

Если окружающий свет яркий, следует уменьшить площадь проекции или выбрать проектор с подходящим световым потоком.

Проекционная поверхность. Рекомендуется светлая (белая, бежевая, голубая, мягких тонов) поверхность. Это может быть окрашенная стена, обои, плитка, холст и другие типы поверхностей.

Если поверхность яркая, темная или отражает свет (зеркало), вы можете:

• использовать более мощный проектор,
• уменьшить площадь проекции,
• создать живые картины, повесив на эту поверхность фоторамки с белыми листами и сделав проекцию внутрь.



Подключение проектора к компьютеру

Проектор подключается к компьютеру или ноутбуку так же, как и любой другой монитор. Для передачи изображения используются кабели HDMI, VGA и DVI.

Если кабели недоступны, можно использовать специальные WiFi адаптеры для проекторов, чтобы передавать видео в нужном качестве.



Как выбрать проектор

При выборе проекторов для проекционного дизайна необходимо учитывать несколько параметров:

• проекционное отношение или коэффициент отбрасывания;
• световой поток;
• разрешение проектора.



Проекционное отношение (коэффициент отбрасывания)

Это отношение расстояния от проектора до изображения к ширине изображения.

Не путать с контрастностью, где соотношение может быть 3000:1 или 10000:1.

Обычные проекторы с проекционным отношением от 1,3:1 до 2,1:1 должны располагаться на расстоянии 5,5-9 метров, чтобы создать изображение шириной 4 метра. Не всегда возможно разместить проектор на таком расстоянии.
Короткофокусный проектор с соотношением сторон около 0,5:1 или 0,8:1 или 1:1 дает такое изображение с расстояния 2-4 метра. Чем ближе проектор к изображению, тем меньше вероятность появления теней от проходящих людей или других объектов.

Для начала необходимо определить желаемый размер изображения, затем определить расстояние, на котором можно разместить проектор. Затем разделите это расстояние на ширину изображения, чтобы получить коэффициент проекционного отбрасывания.



Световой поток проектора

Для проекционного дизайна в условиях достаточной темноты (вечером с приглушенным светом или днем с зашторенными окнами) достаточно светового потока 250-300 люмен на квадратный метр. Проектор со световым потоком 3000 люмен вполне может покрыть площадь в 10-12 квадратных метров.

В помещении без постороннего света можно проецировать 50 люмен на квадратный метр. То есть, тот же проектор может покрыть 50-60 квадратных метров.

Чем выше световой поток проектора и чем меньше площадь проекции на стене, тем выше яркость изображения.

Разрешение проектора

Для оформления проекций мы используем проекторы с разрешением 1024x768 (4:3) и 1280x800 (16:10). При наличии достаточного бюджета вы можете использовать FullHD проекторы с разрешением 1920x1080 (16:9)

При выборе разрешения мы ориентируемся на конечный размер проекции. Например, если вы хотите покрыть проекцией стену размером 3х3 метра, логичнее выбрать более "квадратное" соотношение сторон 4:3 - разрешение 1024х768. Первоначально проекция будет создана в размере 4х3 метра, затем "лишний метр" будет обрезан. Если размер проекции будет 4х2 метра, то мы выберем 1280х800. Таким образом мы минимизируем потери проекции на неактивной площади.

Существует 3 различных проектора с соотношением 800x600, 1024x768 и 1280x800. Невооруженным глазом разницы не видно.



О выборе проекторов

Мы не обращаем внимания на контрастность изображения, потому что она не имеет значения в помещениях, где кроме проекторов есть другие источники света.

Если возможно, мы стараемся использовать проекторы с технологией 3LCD, а не DLP, потому что у первых в среднем в 2,5 раза больше ярких цветов.
