Световой барьер. Рисование объемов в воздухе светом

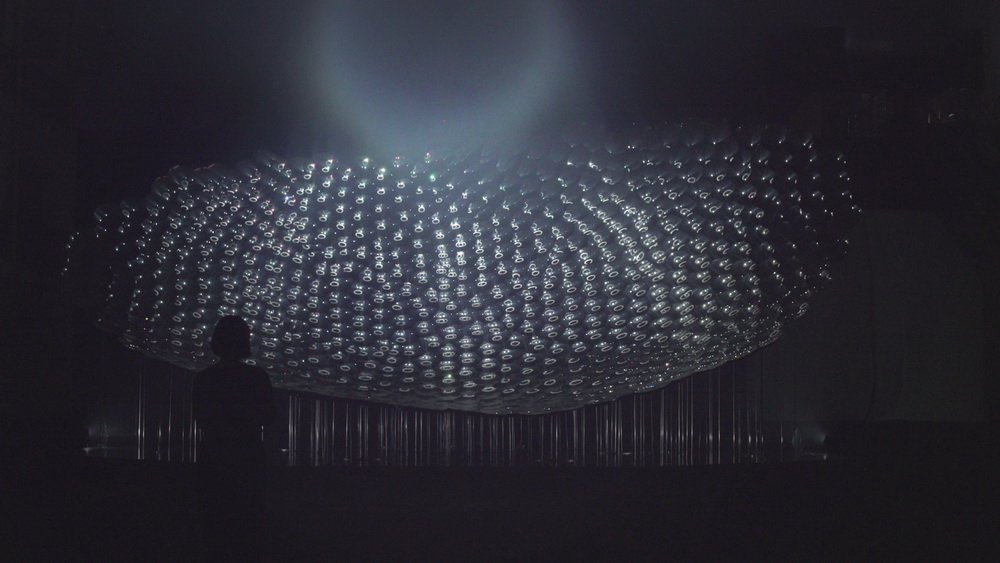

Созданный в Сеуле дуэтом Кимчи и Чипс, The Light Barrier Third Edition (Световой барьер, третий выпуск) – последний и самый большой проект в серии работ студии по созданию объемных рисунков в воздухе с использованием сотен калиброванных видеопроекций.

Эти световые проекции сливаются в поле тумана, создавая графические объекты, которые оживляют физическое пространство и само время.

Инсталляции представляют собой полуматериальный способ существования, материализующий объекты из света. Третий выпуск продолжает использовать путаницу и несоответствия на границе между материалами и не-материалами, реальностью и иллюзией, а также существованием и отсутствием. Зрителю представляется сюрреалистическое видение, продвигающее на новый уровень человеческий инстинкт продолжительности и пространства. Название перекликается со световым барьером в релятивистской физике, который отделяет материальные вещи от вещей, являющихся светом, а с 1983 года используется для определения точного значения метрической системы пространственной меры.

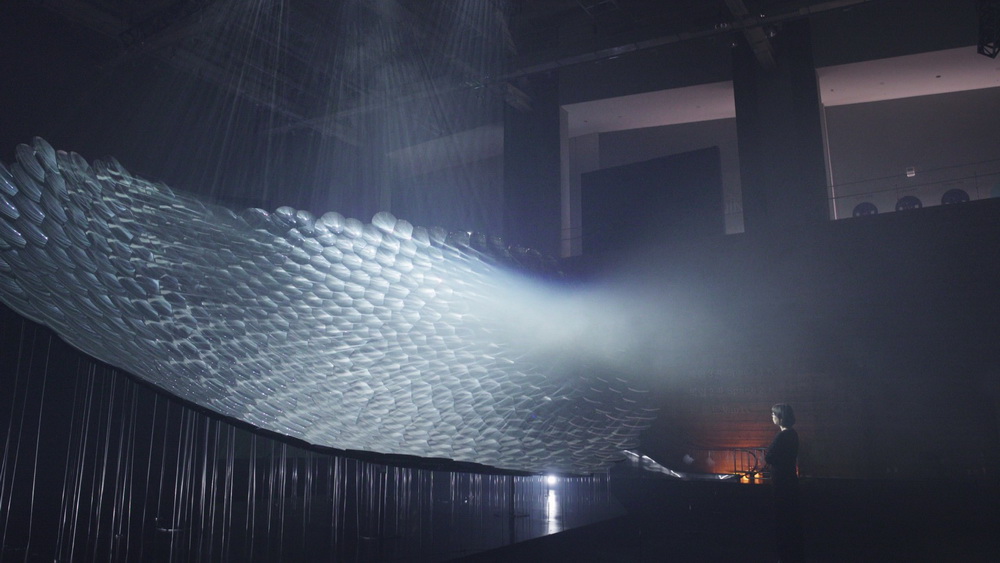

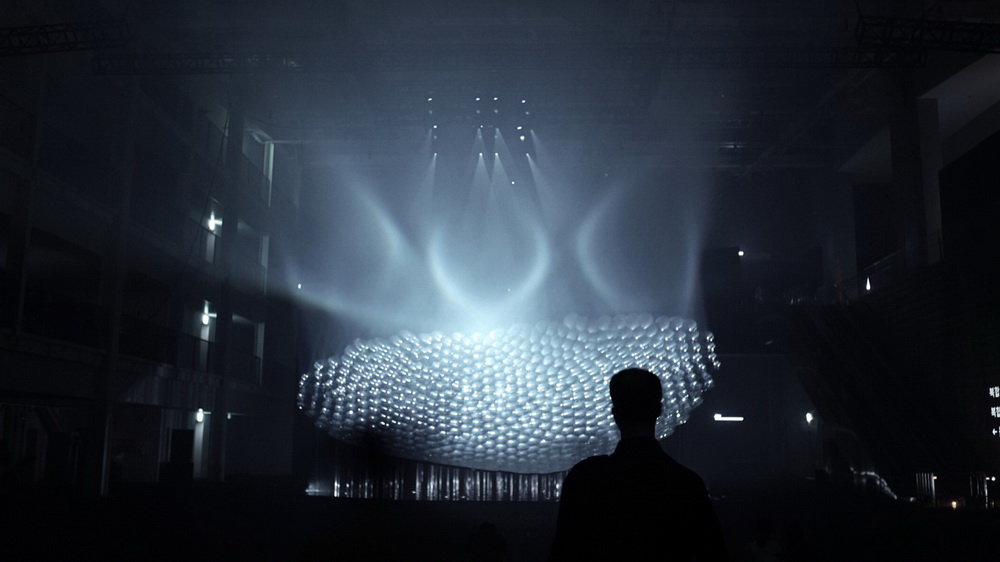

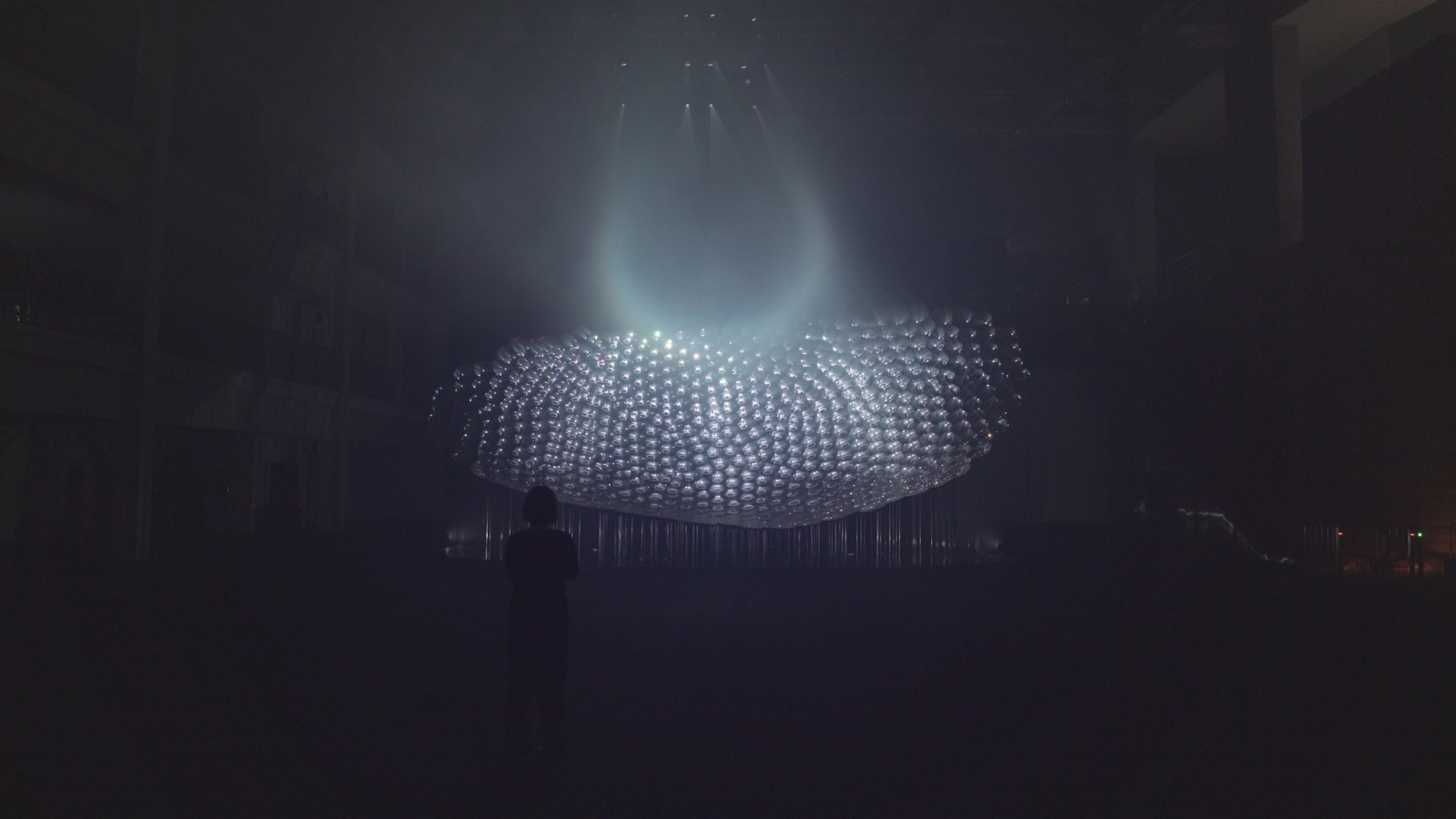

Выставленная в Центре Культуры Азии ACT в Кванджу, Южная Корея, инсталляция представляет собой 6-минутную последовательность, в которой используется мотив круга, помогающая путешествовать по темам рождения, смерти и возрождения, переводя аудиторию в новый режим существования. В третьем выпуске 8 архитектурных видеопроекторов разбиты на 630 субпроекторов, использующих аппарат вогнутых зеркал, спроектированных искусственным образом.

Каждое зеркало и его опорная структура генерируются с помощью вычислений для создания группы, которая сотрудничает с другой для формирования единого изображения в воздухе. Измеряя траекторию каждого из 16-и миллионов пиксельных лучей по отдельности, световые лучи можно откалибровать, чтобы они слились с дымкой для рисования в воздухе. 40 аудио-каналов затем используются для создания звукового поля, которое упрочивает проецируемые явления в чувствах аудитории.

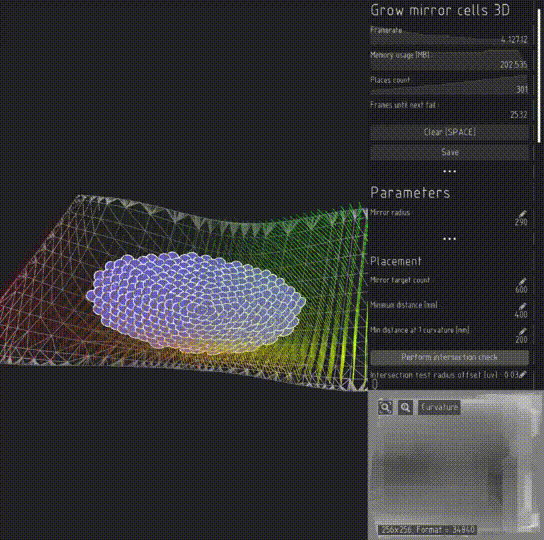

Чтобы создать инсталляцию, команда начала с формирования зеркальных устройств, используя алгоритмы искусственного характера. Была разработана общая форма инсталляции с помощью листов бумаги и кистей рук, эту форму назвали «движением». Поскольку движение изогнуто в обоих направлениях, нет простого способа эффективно расположить зеркала на форме (как и в предыдущих версиях). Для создания дизайна был разработан простой алгоритм, который «выращивает» зеркала на фигуре. Алгоритм настраивает собственные переменные на основе коэффициентов успеха, создавая простой механизм машинного обучения для управления процессом роста.

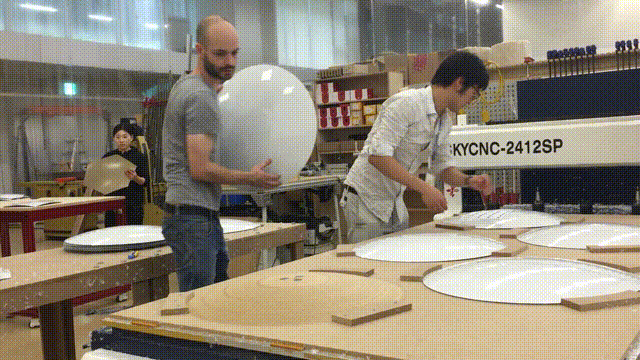

Зеркала и стальная конструкция были созданы с использованием Rhino и Grasshopper и, наконец, разрезаны с помощью станков с ЧПУ в мастерской ACC. Затем команда и изготовители окончательно собрали структуру на месте.

Обработка окон и вид сборочной линии: (Юна, Янгья, Джейми)

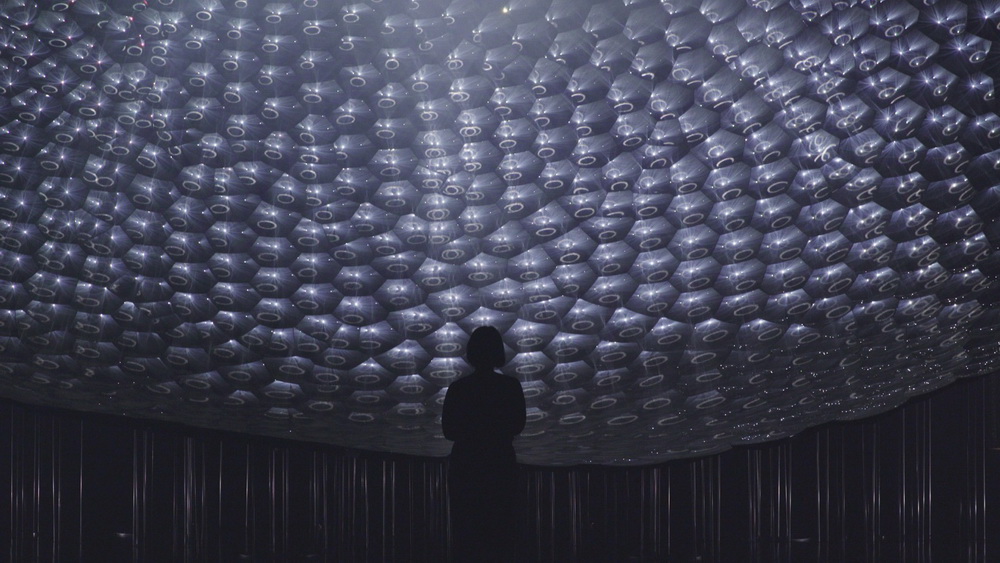

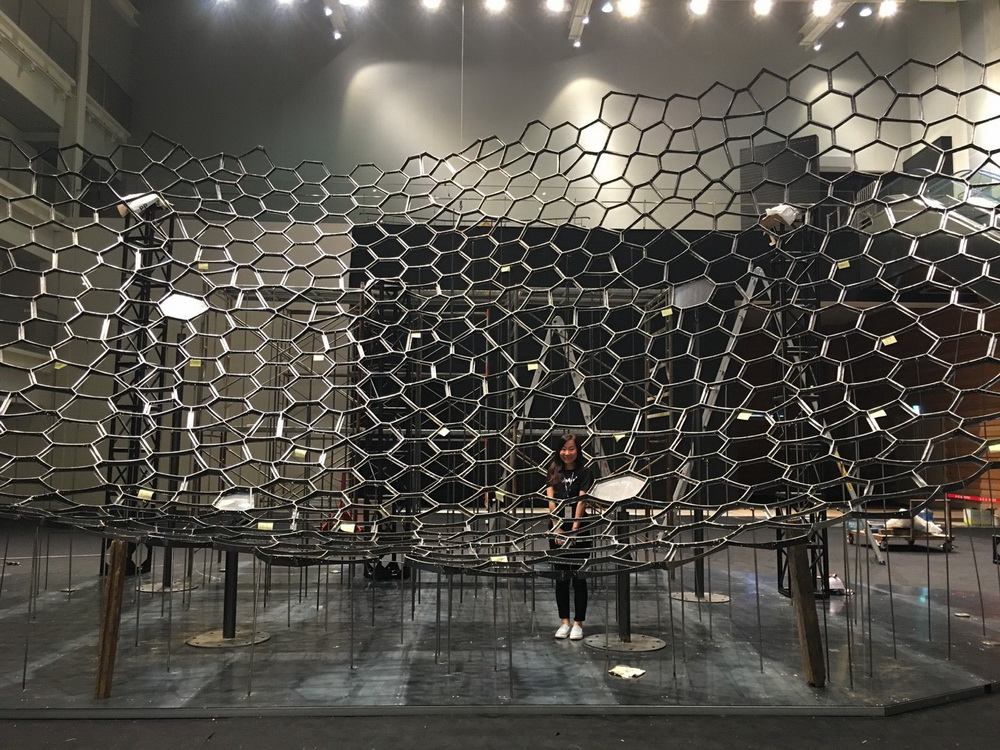

Мими (Кимчи и Чипс) с законченной зеркальной конструкцией

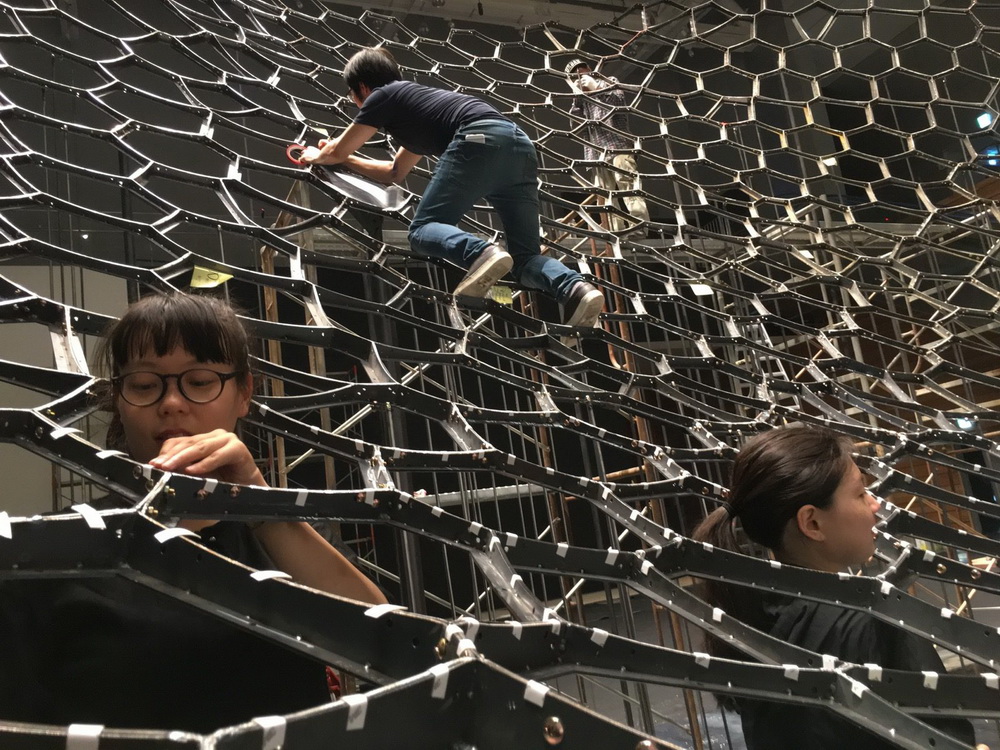

Команда прикрепляет клейкую ленту для зеркал

Проецирование достигается путем действия 8 видеопроекторов Panasonic мощностью 20000 люмен WUXGA с четырьмя лампами на инсталляцию (с учетом физических отклонений). 20*8 м проекционный экран на лебедках с цифровыми двигателями перемещается в несколько разных положений для калибровки. Каждый пиксель из проекторов приземляется на зеркало и рассеивается в неизвестном направлении. Чтобы проследить путь каждого пикселя, команда разместит проекционный экран перед зеркальной компоновкой и будет запускать по одному образцу сканирования в каждое зеркало за раз. Это сканирование дает нам одну 3D-точку для каждого пикселя в объеме.

Чтобы вычислить траекторию луча, нужно как минимум 2 точки, поэтому переместите экран, чтобы обнаружить вторую точку. Поскольку площадь так велика, нужно было использовать большой экран, и, к счастью, у ACC был передний проекционный экран размером 20x8 м с предыдущей выставки, который они и использовали для этой цели. Чтобы переместить этот большой экран, члены команды привязали его к ферме, висевшей у лебедок на потолке, и с помощью электрического управления контролировали длину цепи между каждой из этих моторизованных лебедок и экраном, чтобы перемещать его в разные положения для калибровки.

Камера Canon C300 на потолочной ферме смотрит на экран, пока команда проецирует образцы сканирования в каждое зеркало и захватывает их в Rulr с помощью устройства BlackMagic UltraStudio. Rulr окончательно вычисляет все пути 3D-лучей для каждого из 18 миллионов пикселей.

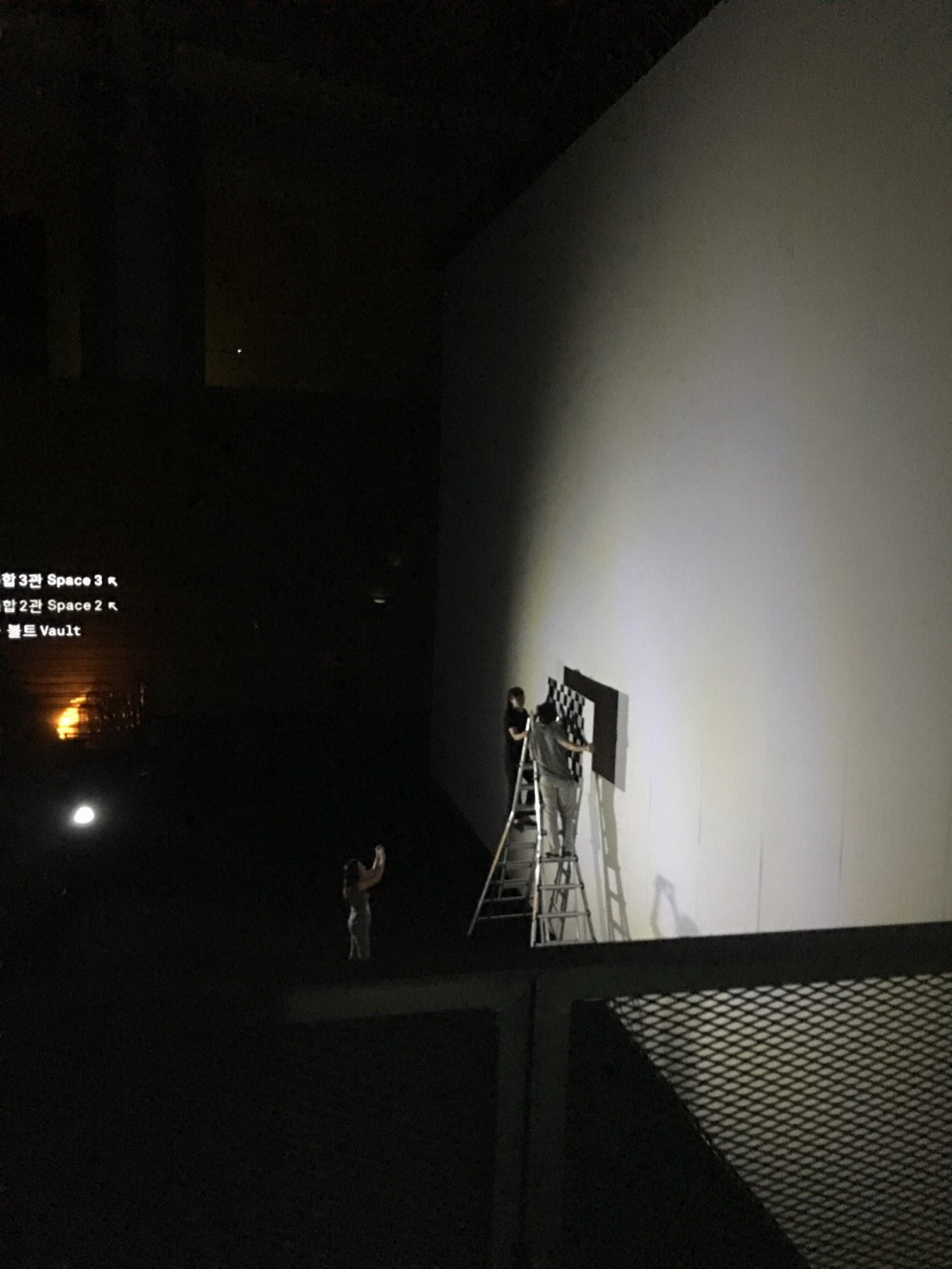

Экран калибровки для сканирования

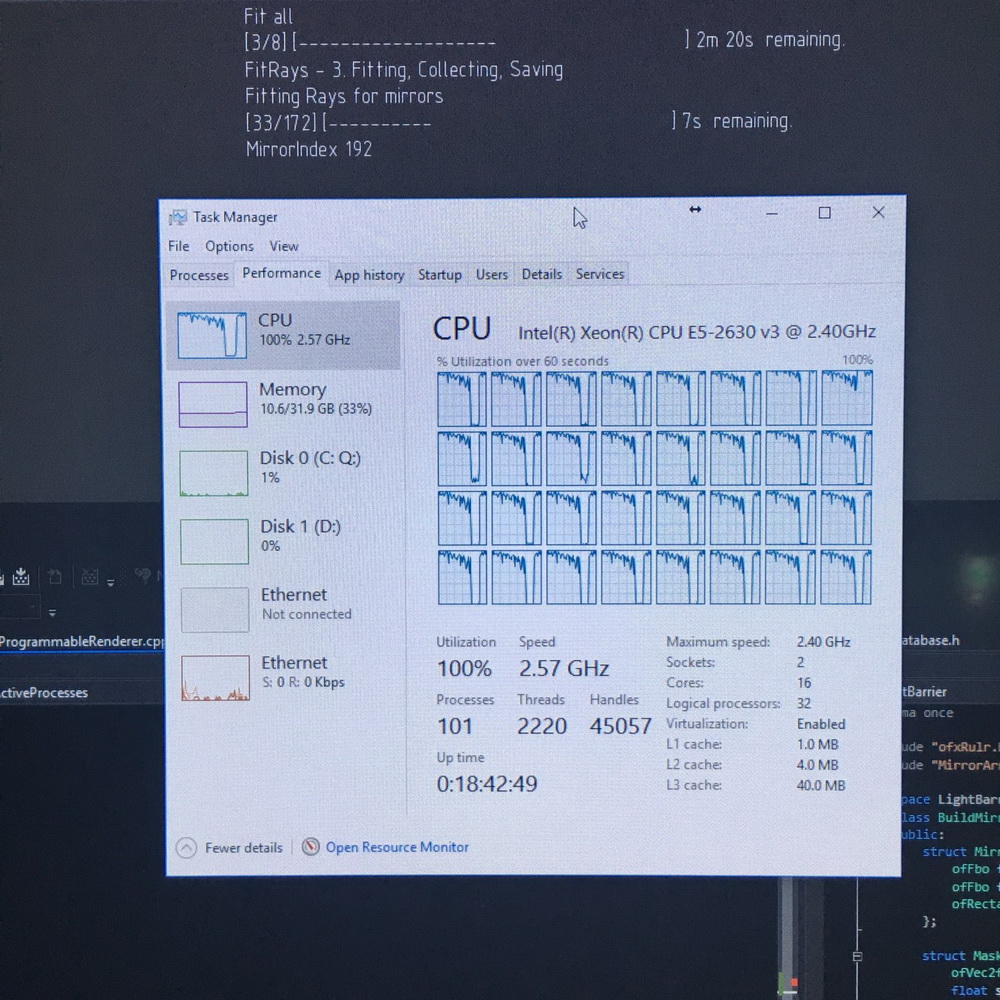

Rulr обрабатывает данные сканирования

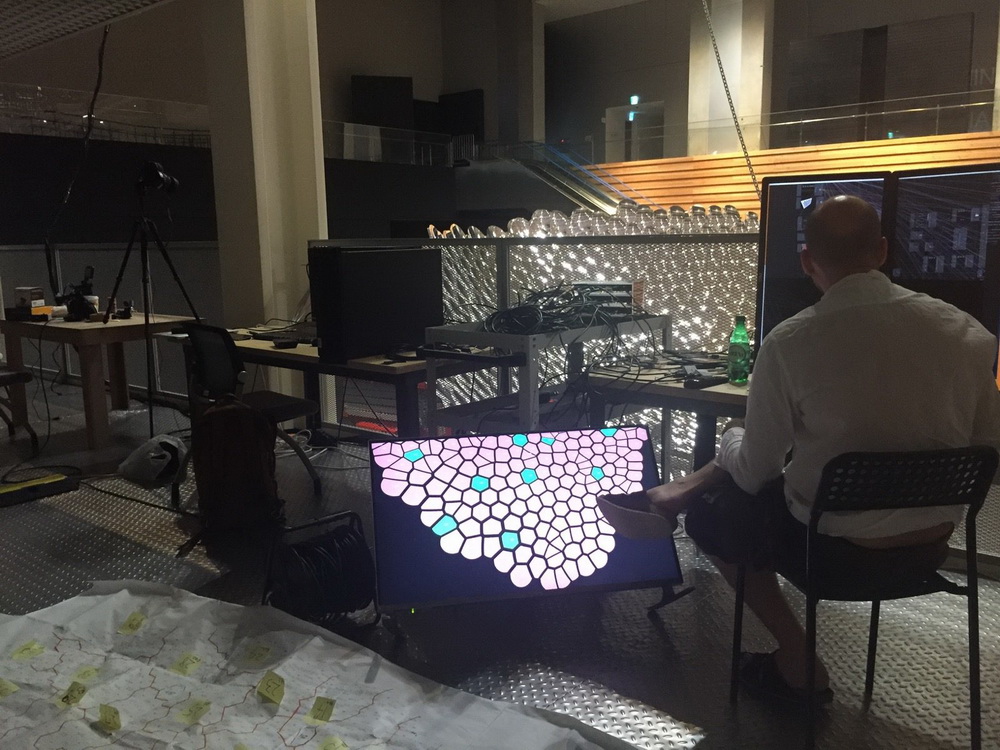

Зеркальная карта + Эллиот + Rulr + инсталляция

Чтобы создать контент, члены команды построили фигуры из лучей света, поступающих со всех зеркал. Каждый пиксель каждого проектора рассматривается как 3D-луч в пространстве. Rulr используется для сканирования этих лучей путем управления камерами и проекторами и выполнения алгоритмов решения. В конце концов он выводит данные в графический процессор, который можно использовать для рендеринга.

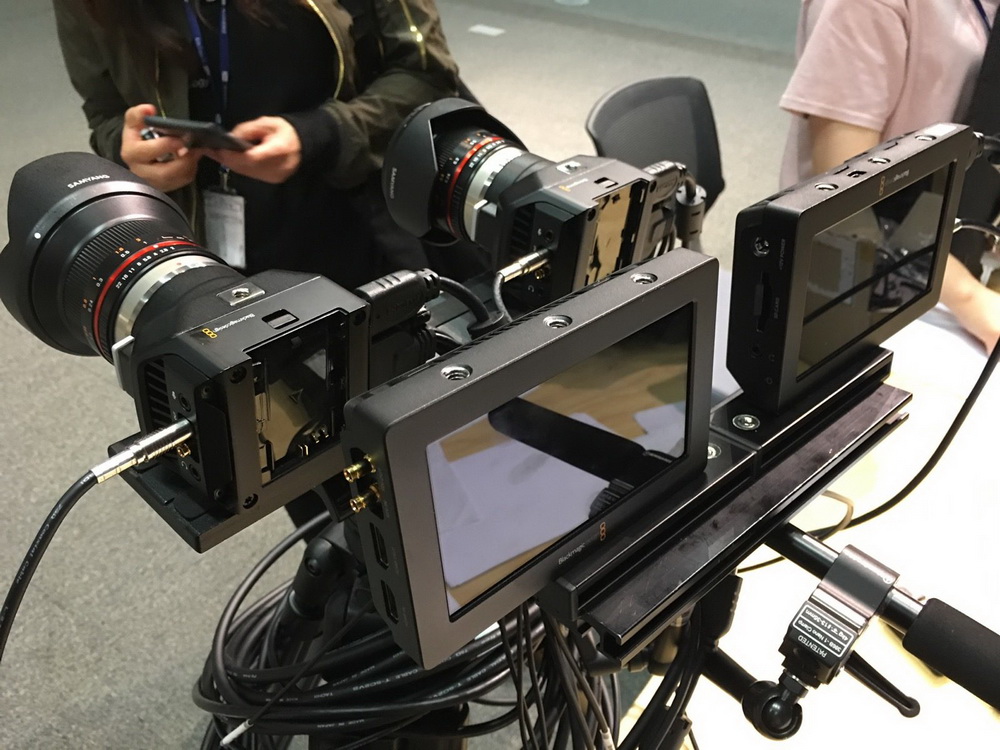

4k стереокамеры для объемного захвата

PFDepth обрабатывает стерео записи на картах глубины

Объемные видеозаписи создаются с использованием пары камер BlackMagic Micro Studio 4K и программного обеспечения PFDepth, которое используется для обработки стереофильмов. Раскадровка производилась вручную, а идеи контента тестировались на установке Light Barrier 2 в испытательной комнате. Окончательный дизайн контента был создан в Cinema 4D и отображен как карты глубины + цвета.

Маршрутные лучи, проецируемые на установку, отображались в VVVV с карт глубины (~ 4 кадра в секунду), и все последовательности были представлены 18-мегапиксельной HAP (видеокодеком с открытым исходным кодом, разработанным Vade – Антоном Марини – и др., который позволяет ускорить воспроизведение в режиме реального времени в режиме GPU). Наконец, воспроизведение было достигнуто благодаря медиа-серверу d3 с разрешением 60 кадров в секунду, 1920x1200x8.

Авторы: Kimchi and Chips (Mimi Son, Elliot Woods) (Художники) / Chung Youngjae, Studio Sungshin (Инжиниринг) / Pi Junghoon (Звуковой дизайн) / Lee Soyoung, Yang Yoona, Yoh Donghoo, James G Jackson, Yi Donghoon (Производственная команда). Произведено и представлено в сотрудничестве с Центром искусств и творческих технологий, ACC.
