Разъемы для подключения устройств вывода


На выбор видеокарты может повлиять и имеющийся или предполагаемый к приобретению монитор. Так, для современных LCD мониторов с DVI входом очень желательно, чтобы на видеокарте был разъем DVI. К счастью, практически на всех современных решениях сейчас есть как минимум один порт DVI. Еще одна тонкость в том, что если требуется разрешение выше 1920х1200 по цифровому выходу DVI (такие мониторы редки и дороги, но они существуют), тогда нужно обязательно выбирать видеокарту с поддержкой Dual-Link DVI, такие модели есть в семействах ATI RADEON X1000 и NVIDIA GeForce 7 и выше. Рассмотрим основные разъемы, использующиеся для подключения устройств отображения информации.

Аналоговый D-Sub разъем (также известен как VGA выход или DB-15F)

D-Sub

D-Sub

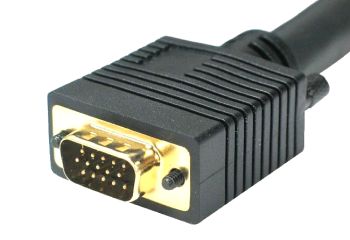

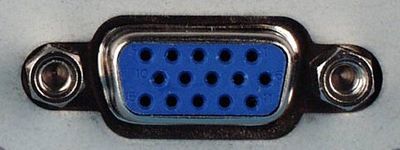

Это давно известный нам и привычный 15-контактный разъем для подключения аналоговых мониторов. Сокращение VGA расшифровывается как video graphics array (массив пикселей) или video graphics adapter (видеоадаптер). Разъем предназначен для вывода аналогового сигнала, на качество которого может влиять множество разных факторов, таких, как качество RAMDAC и аналоговых цепей, поэтому качество получаемой картинки может отличаться на разных видеокартах. Современные видеокарты обычно используют качественные компоненты и дают четкую картинку на всех поддерживаемых разрешениях, а вот старые видеоплаты в высоких разрешениях могли давать некачественную картинку.

Разъемы D-Sub были фактически единственным стандартом до времени широкого распространения LCD мониторов. Такие выходы до сих пор чаще всего используются для подключения мониторов на электронно-лучевых трубках, да и на современных телевизорах и проекторах они встречаются и по сей день, даже игровая консоль последнего поколения от Microsoft предлагает именно такой метод подключения. Но для подключения LCD мониторов рекомендуется использовать цифровые интерфейсы, самый распространенный из которых DVI.

Разъем DVI (вариации: DVI-I и DVI-D)

DVI

DVI

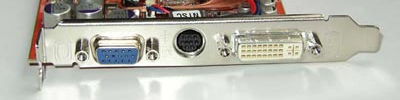

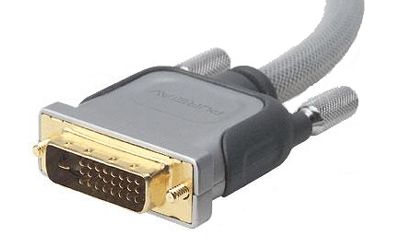

DVI — это стандартный интерфейс, чаще всего использующийся для вывода цифрового видеосигнала на ЖК мониторы, начиная с 19" моделей, за исключением самых дешевых. На фотографии показана видеокарта с тремя разными разъемами: D-Sub, S-Video и DVI. Существует три типа DVI разъемов: DVI-D (цифровой), DVI-A (аналоговый) и DVI-I (integrated — комбинированный или универсальный):

DVI-D — исключительно цифровое подключение, позволяющее избежать потерь в качестве из-за двойной конвертации цифрового сигнала в аналоговый и из аналогового в цифровой. Этот тип подключения предоставляет максимально качественную картинку, он выводит сигнал только в цифровом виде, к нему могут быть подключены цифровые LCD мониторы с DVI входами или профессиональные ЭЛТ-мониторы с встроенным RAMDAC и входом DVI. От DVI-I этот разъем отличается физическим отсутствием части контактов, и переходник DVI-2-D-Sub, о котором речь пойдет далее, в него не воткнуть. Чаще всего этот тип DVI применяется в системных платах с интегрированным видеоядром, на видеокартах он встречается значительно реже.

DVI-A — это довольно редкий тип аналогового подключения по DVI, предназначенного для вывода аналогового изображения на ЭЛТ приемники. В этом случае сигнал ухудшается из-за двойного цифрово-аналогового и аналогово-цифрового преобразования, его качество соответствует качеству стандартного VGA подключения.

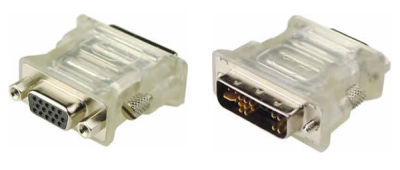

DVI-I — это комбинация двух вышеописанных вариантов, способная на передачу как аналогового сигнала, так и цифрового. Этот тип применяется в видеоплатах наиболее часто, он универсален и при помощи специальных переходников, идущих в комплекте поставки большинства видеокарт, к нему можно подключить и обычный аналоговый ЭЛТ-монитор с DB-15F входом. Вот как выглядят эти переходники:

DVI-to-D-Sub

Во всех современных видеокартах есть хотя бы один DVI выход, а чаще всего универсальных DVI-I разъема ставят по два, а D-Sub вообще отсутствуют (но их можно подключать при помощи переходников, см. выше). Для передачи цифровых данных используется или одноканальное решение DVI Single-Link, или двухканальное — Dual-Link. Формат передачи — Single-Link использует один 165 МГц TMDS передатчик, а Dual-Link — два, он удваивает пропускную способность и позволяет получать разрешения экрана выше, чем 1920x1080 и 1920x1200 на 60 Гц, поддерживая режимы очень высокого разрешения, вроде 2560x1600 и 2048x1536. Поэтому для самых крупных LCD мониторов с большим разрешением, таких, как 30" модели, обязательно нужна видеокарта с двухканальным DVI Dual-Link выходом.

Разъем HDMI

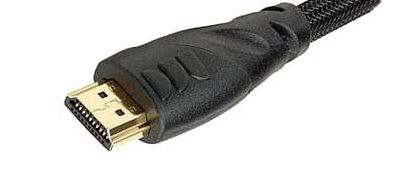

В последнее время широкое распространение получает еще более новый интерфейс — High Definition Multimedia Interface. Этот стандарт обеспечивает одновременную передачу визуальной и звуковой информации по одному кабелю, он разработан для телевидения и кино, но и пользователи ПК могут использовать его для вывода видеоданных при помощи HDMI разъема.

HDMI

HDMI

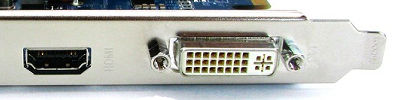

На фото слева - HDMI, справа - DVI-I. Хотя HDMI выходы на видеокартах встречаются пока довольно редко, в дальнейшем они могут стать более распространенными, особенно на видеокартах среднего уровня, предназначенных для создания медиацентров. Просмотр видеоданных высокого разрешения на компьютере в будущем может потребовать видеокарты и монитора, поддерживающих систему защиты содержимого HDCP, и соединенных кабелем HDMI или DVI. Видеокарты не обязательно должны нести разъем HDMI на борту, в некоторых случаях подключение HDMI кабеля осуществляется через переходник на DVI.

HDMI

HDMI — это очередная попытка стандартизации универсального подключения для цифровых аудио- и видеоприложений. Оно сразу же получило мощную поддержку со стороны гигантов электронной индустрии (в группу компаний, занимающихся разработкой стандарта, входят такие компании, как Sony, Toshiba, Hitachi, Panasonic, Thomson, Philips и Silicon Image), и большинство современных устройств вывода высокого разрешения имеет хотя бы один такой разъем. HDMI позволяет передавать защищенные от копирования звук и изображение в цифровом формате по одному кабелю, стандарт первой версии основывается на пропускной способности 5 Гб/с, а HDMI 1.3 расширил этот предел до 10.2 Гб/с.

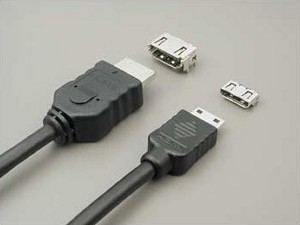

HDMI 1.3 — это последняя спецификация стандарта с увеличенной пропускной способностью интерфейса, увеличенной частотой синхронизации до 340 МГц, что позволяет подключать дисплеи высокого разрешения, поддерживающие большее количество цветов (форматы с глубиной цвета вплоть до 48-бит). Новой версией спецификации определяется и поддержка новых стандартов Dolby для передачи сжатого звука без потерь в качестве. Кроме этого, появились и другие нововведения, в спецификации 1.3 был описан новый разъем mini-HDMI, меньший по размеру по сравнению с оригинальным.

mini-HDMI

Также на современных видеокартах часто встречаются композитный и S-Video (S-VHS) разъемы с четырьмя или семью штырьками. Чаще всего они используются для вывода сигнала на телевизионные приемники, и даже на S-Video композитный сигнал зачастую получают смешиванием, что негативно влияет на качество картинки. S-Video лучше по качеству, чем композитный «тюльпан», но оба они уступают компонентному выходу YPbPr. Этот стандартный выход предусматривает три раздельных разъема типа «тюльпан» (Y, Pb и Pr), по которым передается разделенная цветовая информация. Такой разъем есть на многих мониторах и телевизорах высокого разрешения, и хотя сигнал по нему передается в аналоговой форме, по качеству он сравним с D-Sub интерфейсом. Для вывода некоторых разъемов из перечисленных в этом абзаце, производители видеокарт используют специальные переходники-разветвители.
